Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de TNC RF | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Norma de diseño: | Se aplican los siguientes requisitos: |
| Material de contacto: | Latón, BeCu | Durabilidad: | 500 ciclos |
| El tipo: | Ra | Aplicación: | RF |
| Sexo: | Hombre | ||
| Resaltar: | Conector coaxial RF tipo TNC,Conector coaxial RF de acero inoxidable,Conector coaxial RF de ángulo recto |
||

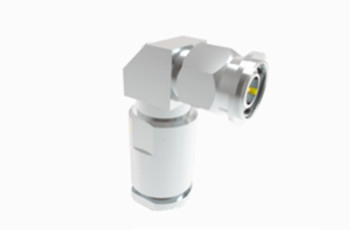

Conector coaxial RF de ángulo derecho masculino de tipo TNC de acero inoxidable
La serie TNC presenta una iteración roscada del conector BNC, que se distingue por su acoplamiento de rosca y se caracteriza como miniatura, roscada,unidades impermeables con una impedancia constante de 50 OhmEstos conectores funcionan eficazmente en un rango de frecuencia que se extiende desde DC hasta 11 GHz. Dos variantes están disponibles: polaridad estándar y inversa.Estos conectores rentables pueden no igualar el rendimiento de los productos de grado industrial premium, pero son adecuados para una multitud de aplicaciones comerciales.Los conectores TNC se utilizan ampliamente en las conexiones de antenas y en aviónica, comunicaciones y diversos sectores industriales.La polaridad inversa y las variantes de 75 Ohm se adaptan a necesidades específicas de la aplicación.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |
Características:
1Buena resistencia al medio ambiente: generalmente hecha de latón o acero inoxidable, el tratamiento de la superficie puede incluir niquelado o dorado para mejorar la resistencia a la corrosión y prolongar la vida útil,puede utilizarse en exteriores, ambiente húmedo, polvoriento y otros ambientes adversos.
2. Plug-in múltiple: capaz de soportar al menos 500 operaciones de enchufe y desenchufe sin daños,que es especialmente importante en aplicaciones que requieren conexiones y desconexiones frecuentes.
Aplicación:
1Control de aviación: en el sistema de control de aviación, se utilizan conectores femeninos TNC para la conexión de equipos de radio relacionados para garantizar la precisión y fiabilidad de las comunicaciones de aviación.
2Equipos médicos: En algunos equipos médicos, como la resonancia magnética (IRM) y los equipos de ultrasonido, el uso de un dispositivo de resonancia magnética (IRM) puede ser un factor importante en la detección de enfermedades.Los conectores TNC se utilizan para conectar sensores y unidades de procesamiento de señales para lograr detección y diagnóstico médicos de alta precisión.

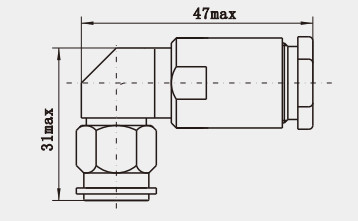

Dibujo detallado deConector coaxial RF de ángulo derecho masculino de tipo TNC de acero inoxidable :
Unidad: ((mm)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
