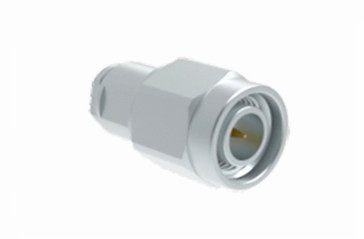

Conector coaxial RF de material masculino recubierto de níquel TNC para cable MF147A/MF147B
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de cable de TNC | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Bajo |
| Norma de diseño:: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | MF147B Conector coaxial de RF,Conector coaxial TNC masculino de RF,Conector coaxial niquelado del RF |
||
2Conector coaxial RF de material masculino recubierto de níquel para cable MF147A/MF147B
La serie TNC representa una adaptación roscada del conector BNC, caracterizado por hilos de tornillo que facilitan el apareamiento seguro.conectores impermeables que mantienen una impedancia constante de 50 ohmios y están diseñados para funcionar en el rango de frecuencia DC a 11 GHzExisten dos variantes de conectores TNC: polaridad estándar y polaridad inversa.haciendo que sean más asequibles y ligeramente menos eficientes que las alternativas industriales o de alto rendimientoComúnmente empleados en conexiones de antena, los conectores TNC también encuentran aplicaciones en sistemas de radar, comunicaciones inalámbricas y sectores industriales más amplios.Además, polaridad inversa y versiones de 75 ohmios de conectores TNC también están disponibles.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

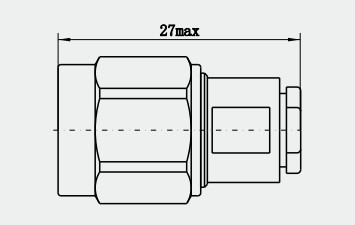

Dibujo detallado
Características:
1Resistencia a la corrosión y durabilidad: tiene resistencia a la corrosión, durabilidad, resistencia al polvo y otras propiedades, adecuado para aplicaciones al aire libre,y su material y tratamiento de la superficie lo hacen capaz de trabajar de manera estable durante mucho tiempo en ambientes hostiles.
2Alta resistencia mecánica: generalmente hecha de latón, acero inoxidable y otros materiales metálicos, con buena resistencia mecánica, puede soportar un cierto grado de fuerza y tensión externa.
Aplicación:
1. Conexión de bus de campo: en el sistema de control de automatización industrial, el conector de cable TNC se puede utilizar para conectar dispositivos de bus de campo, como un controlador lógico programable (PLC),sistemas de control distribuido (DCS) y otros cables de comunicación, para realizar la transmisión de datos entre los dispositivos y la interacción de los comandos de control, para mejorar el grado de automatización y eficiencia de la producción industrial.
2Conexión de sensores y actuadores: se utiliza para conectar diversos sensores y actuadores industriales, como sensores de temperatura, sensores de presión, accionamientos de motores, etc.para transmitir las señales detectadas por los sensores al sistema de control, y al mismo tiempo transmitir las instrucciones de control a los actuadores, para realizar el control y seguimiento precisos del proceso de producción.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
