Conector coaxial de RF femenino de bronce TNC ángulo derecho de 4 agujeros para CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de cable de TNC | El revestimiento: | Las demás: |
|---|---|---|---|
| Impedancia: | 50Ω | Durabilidad: | 500 ciclos |
| Material de contacto: | Latón, BeCu | El material: | Las demás |
| Norma de diseño:: | Se aplican los siguientes requisitos: | El tipo: | Es recto. |
| Resaltar: | Conector coaxial RF de 4 agujeros con brida,Conector coaxial de cobre amarillo del RF,Conector coaxial de RF CXN3506 |
||

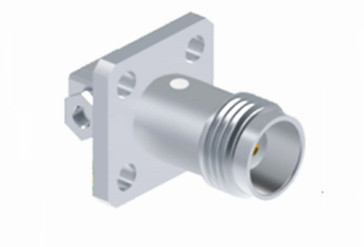

Conector coaxial de RF femenino con brida de 4 agujeros de ángulo derecho TNC para CXN3506/MF108A
El producto de la serie TNC es una variante roscada del conector BNC, que se distingue por sus hilos de tornillo para el apareamiento.los conectores de RF impermeables mantienen una impedancia constante de 50 ohms y están diseñados para operar dentro del rango de frecuencia DC-11 GHzHay dos tipos principales de conectores TNC: polaridad estándar y polaridad inversa.Estos conectores rentables son adecuados para una amplia gama de aplicaciones comerciales.Los conectores TNC se utilizan ampliamente para conexiones de antena y tienen muchas aplicaciones en radar, inalámbricos,las comunicacionesAdemás, también están disponibles versiones de polaridad inversa y 75 ohms del conector TNC.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC ~ 4 GHz
|
|||
|
Válvulas de tensión
|
2500VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
750VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
Resistencia de contacto
|
El conductor externo
|
≤ 6 mΩ
|
||
|
Conducción central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 13
|
|||
Especificación mecánica
| Norma de diseño | Se aplican los siguientes requisitos: |
| Conforme con la Directiva RoHS | - ¿ Qué? |
| Terminación del contacto con el centro | Encuentro |
| Terminación del contacto externo | Encuentro |
| Ciclos de apareamiento | 500 Ciclos |
| Conservación de los contactos | 10N min |
| Retención del cable | 100N min |
| Fuerza de apareamiento | 13.6N máximo |
| Fuerza de desacoplamiento | 13.6N máximo |

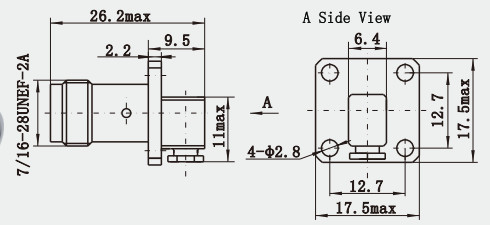

Dibujo detallado
Características:
1Alta resistencia mecánica y durabilidad: generalmente hecha de latón o acero inoxidable, el tratamiento de la superficie puede incluir niquelado o dorado,Puede soportar cientos de veces de conexión y desconexión sin daño fácil, pero también puede soportar un cierto grado de fuerza de tracción y presión, adecuado para una variedad de ambientes hostiles.
2Buen rendimiento impermeable: la parte de conexión adopta una estructura sellada con un buen rendimiento impermeable, adecuada para ambientes exteriores y otros ambientes húmedos.
Aplicación:
1- Antena de medición de navegación por satélite: En escenarios de topografía y mapeo geodésico, topografía oceanográfica, topografía de vías fluviales, topografía de dragado, monitoreo sísmico,Monitoreo de la deformación del puenteEl conector TNC conecta la antena de medición de navegación por satélite con el equipo externo.transmite las señales inalámbricas y suministra energía.
2- Campo aeroespacial: Control de aviación: En el sistema de control de aviación,Los conectores femeninos TNC se utilizan para la conexión de equipos de radio relacionados para garantizar la precisión y fiabilidad de la comunicación aérea..
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector TNC, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
