Conector de RF de acero inoxidable femenino de la serie MSSM de onda milimétrica con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| El revestimiento: | Estabilización plateada oro | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | Se aplican las siguientes condiciones: | Dieléctrico: | El número de personas afectadas por el accidente |
| Tipo de producto: | Conector del RF | Sexo: | Mujeres |
| Durabilidad: | 500 ciclos | ||
| Resaltar: | Conector de RF femenino de la serie MSSM de micropistas,Conector RF de acero inoxidable con micro tiras,Conector RF de acero inoxidable de onda milimétrica |
||
Conector de RF de acero inoxidable femenino de la serie MSSM de onda milimétrica con microstrip
La línea de productos MSSM consta de conectores de onda milimétrica de alto rendimiento capaces de operar a frecuencias de hasta 40 GHz.Estos conectores utilizan conexiones roscadas dieléctricas de aire y son intercambiables con la serie SSMADestacados por su tamaño compacto, diseño ligero, alta frecuencia operativa y conectividad confiable,Los conectores MSSM se utilizan ampliamente en mediciones de microondas de alta frecuencia y dispositivos de ondas milimétricasSus características los hacen especialmente adecuados para aplicaciones que requieren espacio limitado y rendimiento de alta frecuencia.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |
| Impedancia | 50Ω |
| Rango de frecuencia | DC ~ 40En GHz |
| Dieléctricos Resistencia al voltaje | 500VRSM* |
| Resistencia al aislamiento | ≥5000MΩ |
| VRSR | ≤ 1,07 + 0,007f |
| Grado de calidad | Grado de alto rendimiento |
| Características materiales y mecánicas | |
| Conducción central | El beriloBronce Gde la misma calidad |
| El conductor externo | El beriloBronce Gde la misma calidadAcero inoxidable pasivación |
| El aislamientoDeléctrico | FPL/PEI |
| Rango de temperatura | -55 ~ +125°C |
Características:
1- Estructura básica
Conductor interno: enchufe central, utilizado para conectar el cable y la interfaz del dispositivo para lograr la interconexión de información.
Conductor externo: enchufe cilíndrico que sirve para proteger y fijar el conector del entorno externo.
Aislador: se encuentra entre los conductores internos y externos para evitar interferencias de la señal y cortocircuitos.
2Frecuencia de funcionamiento: depende de la estructura física del conector, incluido el tamaño de los conductores internos y externos, la naturaleza del material dieléctrico, etc.
3. VSWR (VSWR): uno de los indicadores importantes de los méritos del conector, cuanto menor sea el VSWR, mejor será el rendimiento.
4Pérdida de inserción: pérdida de señal causada por el proceso de transmisión de señal, cuanto menor sea el conector, mayor será la eficiencia de transmisión de señal.

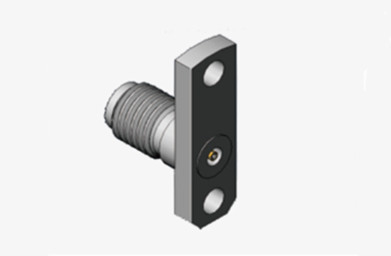

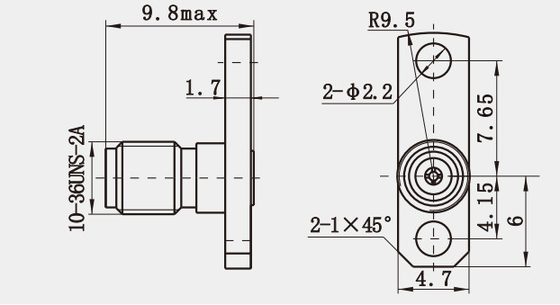

Dibujo de contorno (mm) y imagen de Conector de RF de acero inoxidable femenino de la serie MSSM de onda milimétrica con microstrip
Aplicación:
1Campo de comunicación: en las comunicaciones móviles, datos inalámbricos, sistemas de llamada y otros equipos,Los conectores coaxial de RF MSSM se utilizan para transmitir señales de frecuencia de microondas para garantizar la transmisión estable de señales de alta frecuencia.
2Campo de difusión: en el sistema de difusión, se utilizan conectores coaxiles MSSM RF para conectar el transmisor y la antena para realizar la transmisión de señales de televisión.Su buen rendimiento eléctrico y su durabilidad mecánica aseguran la transmisión estable de señales de radiodifusión.
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Los demás adaptadores de RF de 1,0 mm
1Adaptador RF de 1.0 mm de mujer a mujer
(Número de modelo: 1.0-KK)
2Adaptador de RF de 1.0 mm de hombre a hombre
(Número de modelo: 1.0-JJ)
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deAdaptadorSi no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
