Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | SMA RF Conector coaxial | El revestimiento: | Revestidos de oro |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Duración de vida: | 500 ciclos |
| Aplicación: | Comunicación | El material: | Las demás |
| Resaltar: | Conector de cobre SMA coaxial de RF,Conector de cobre SMA chapado en oro |
||

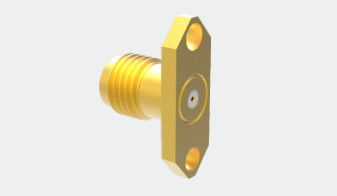

La serie SMA de conectores coaxales de RF se celebra por su diseño compacto y rendimiento de alta frecuencia, operando de manera eficiente hasta 18 GHz.con un factor de forma pequeñoEstas características los han establecido como uno de los tipos de conectores coaxial RF más utilizados.Se utilizan ampliamente en sectores como el aeroespacial., marítimo, y numerosos otros campos.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de frecuencia | 0.3ZHz a 18GHz | ||
| Dieléctricos Resistencia al voltaje | 1000VRMS | ||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||
| Resistencia central | El conductor central | ≤ 3,0 mΩ | |
| El conductor externo | ≤ 2,0 mΩ | ||
| Características materiales y mecánicas | |||
| Fijación del contacto central | ≥ 26 años.7 | ||
| Durabilidad | 500 veces | ||
| Retención del cable | Fuerza mínima de retención del cable | ||
| Temperatura | -55°C~+125°C | ||
Dibujo de contorno:(mm)
Características:
1- Estructura mecánica precisa: - El diseño estructural preciso garantiza que la conexión roscada del conector sea firme y fiable, evitando su aflojamiento en condiciones de vibración o choque.Mientras tanto- con una cierta resistencia mecánica. - con una cierta resistencia mecánica.pueden soportar el esfuerzo mecánico durante la instalación y el uso y no se dañan fácilmente.
2- Control e inspección de calidad estrictos: - El proceso de producción sigue un sistema de gestión de calidad estricto,y cada etapa de producción es estrictamente inspeccionada y controlada para garantizar que la calidad y el rendimiento de los productos cumplen con las normas aeroespacialesPor ejemplo, el rendimiento eléctrico, el rendimiento mecánico y la adaptabilidad ambiental de los conectores serán probados y verificados a fondo.como prueba de ciclo de temperatura, prueba de vacío térmico, prueba de vibración, prueba de choque mecánico, etc., se llevará a cabo antes de salir de la fábrica para simular el entorno espacial para evaluar los conectores.
Aplicación:
1Las misiones de la sonda espacial:
Conexión interna del detector: en los detectores del espacio profundo, los conectores SMA se pueden utilizar para conectar el equipo de comunicación interna del detector, instrumentos científicos, etc.adaptarse a una variedad de condiciones adversas en el entorno espacial, tales como cambios de temperatura alta y baja, ambiente de vacío, radiación y así sucesivamente.
Conexión de comunicación con la Tierra: la sonda necesita comunicarse con la Tierra,y el conector SMA juega un papel clave en el subsistema de comunicación de la sonda para garantizar que la sonda pueda transmitir los datos recopilados a la Tierra a tiempo.
2Campo Espacial Comercial:
Internet por satélite: en los proyectos comerciales de Internet por satélite, es necesario desplegar un gran número de satélites en el espacio,Los conectores SMA se utilizan para conexiones de comunicación entre satélites y entre satélites y pasarelas terrestres para apoyar la transmisión de datos de alta velocidad.
Instalaciones de turismo espacial: En las futuras instalaciones relacionadas con el turismo espacial,sistemas de comunicación y entretenimiento dentro de la cápsula espacial también pueden necesitar conectores SMA para conectar equipos RF relacionados.
Catálogo del producto:
1.85 serie
2.4serie
2.92serie
La SMAserie
Serie SMP
Serie SMPM
Productos aislantes de vidrio
Adaptador de guía de ondas coaxial
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
