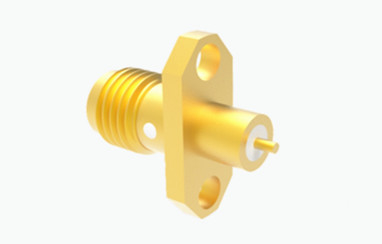

SMA Conector coaxial RF de bronce de bronce de 2 agujeros para aplicaciones aeroespaciales
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | SMA RF Conector coaxial | Platación: | Revestidos de oro |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Duración de vida: | 500 ciclos |
| Aplicación: | Comunicación | El material: | Las demás |
| Resaltar: | Conector coaxial RF de 2 agujeros con brida,Conector coaxial de RF femenino SMA,Conector coaxial RF de latón para la industria aeroespacial |
||
SMA Conector coaxial RF de bronce de bronce de 2 agujeros para aplicaciones aeroespaciales
La serie SMA de conectores coaxales de RF se celebra por su diseño compacto y rendimiento de alta frecuencia, operando de manera eficiente hasta 18 GHz.con un factor de forma pequeñoEstas características los han establecido como uno de los tipos de conectores coaxial RF más utilizados.Se utilizan ampliamente en sectores como el aeroespacial., marítimo, y numerosos otros campos.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de frecuencia | 0.3ZHz a 18GHz | ||
| Dieléctricos Resistencia al voltaje | 1000VRMS | ||
| Resistencia al aislamiento | Se aplicarán las siguientes medidas: | ||
| Resistencia central | El conductor central | ≤ 3,0 mΩ | |
| El conductor externo | ≤ 2,0 mΩ | ||
| Características materiales y mecánicas | |||
| Fijación del contacto central | ≥ 26 años.7 | ||
| Durabilidad | 500 veces | ||
| Retención del cable | Fuerza mínima de retención del cable | ||
| Temperatura | -55°C~+125°C | ||

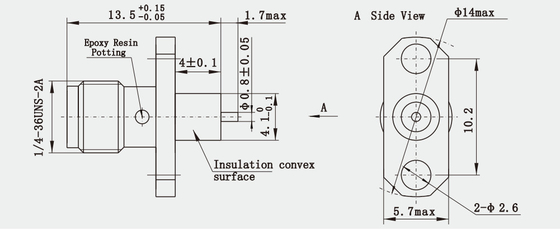

Dibujo de contorno:(mm)
Características:
1- Estructura mecánica precisa: - El diseño estructural preciso asegura que la conexión roscada del conector sea firme y fiable, evitando su aflojamiento en condiciones de vibración o choque.Mientras tanto- con una cierta resistencia mecánica. - con una cierta resistencia mecánica.pueden soportar el esfuerzo mecánico durante la instalación y el uso y no se dañan fácilmente.
2- Control e inspección de calidad estrictos: - El proceso de producción sigue un sistema de gestión de calidad estricto,y cada etapa de producción es estrictamente inspeccionada y controlada para garantizar que la calidad y el rendimiento de los productos cumplen con las normas aeroespacialesPor ejemplo, el rendimiento eléctrico, el rendimiento mecánico y la adaptabilidad ambiental de los conectores serán probados y verificados a fondo.
3- Funcionamiento estable bajo temperaturas extremas, humedad, vibración,choque y otros entornos hostiles garantiza que el conector todavía puede mantener un buen rendimiento de conexión en las condiciones complejas de la nave espacial en el espacioPor ejemplo, algunos conectores SMA de grado aeroespacial pueden soportar temperaturas que oscilan entre -55°C y 125°C, y pueden soportar altas aceleraciones y fuertes golpes de vibración.- Buena resistencia a la corrosión para hacer frente a sustancias o ambientes corrosivos que puedan existir en el espacio, prolongando la vida útil de los conectores.
Aplicación:
1Conexión de equipos de medición y control: los conectores SMA se pueden utilizar para conectar radar, equipos de telemetría y otros dispositivos en estaciones de medición y control en tierra.Estos dispositivos requieren conexiones de RF con antenas, equipos de procesamiento de señales, etc. para lograr el seguimiento, la medición y el control de naves espaciales.
2Conexión de señal del sensor: algunos sensores emiten señales para señales de RF, los conectores SMA se pueden conectar al sensor y circuitos de procesamiento de señales para transmitir la información detectada por el sensor.
3Conexión interna del detector: en los detectores del espacio profundo, los conectores SMA se pueden utilizar para conectar el equipo de comunicación interna del detector, instrumentos científicos, etc.,adaptarse a una variedad de condiciones adversas en el entorno espacial, tales como cambios de temperatura alta y baja, ambiente de vacío, radiación y así sucesivamente.
Catálogo del producto:
1.85 serie
2.4serie
2.92serie
La SMAserie
Serie SMP
Serie SMPM
Productos aislantes de vidrio
Adaptador de guía de ondas coaxial
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
