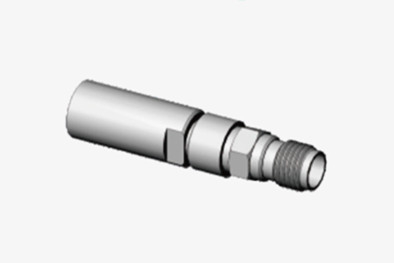

Conector RF de acero inoxidable femenino para cable MF540A

                Conector RF de acero inoxidable femenino para cable MF540A

Conectores para ondas milimétricas de tipo K (2.92mm,SMK), también llamados conectores de 2,92 mm. Es uno de los conectores de onda de medidor más populares. El amplio rango de frecuencia es de hasta 40 GHz. Se pueden emparejar con conectores SMA y 3,5 mm.

Estos conectores de tipo K (2.92mm,SMK)Las conexiones aéreas son muy pequeñas, ligeras y muy fiables.

Los conectores coaxiles de alta precisión de 50 Ohm con una interfaz de 2,92 mm (Femina) están diseñados para uso general de RF y microondas.Estos conectores de alto rendimiento se utilizan ampliamente en varios entornos de ensayo y medición, que van desde las comunicaciones celulares hasta las satelitales, garantizando el equipamiento adecuado y la compatibilidad de las interconexiones de cables.Estos conectores están diseñados para soportar el uso repetidoCuentan con un dieléctrico de aire y un soporte de conductor central de plástico de baja pérdida.


Especificación(mm):

Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.

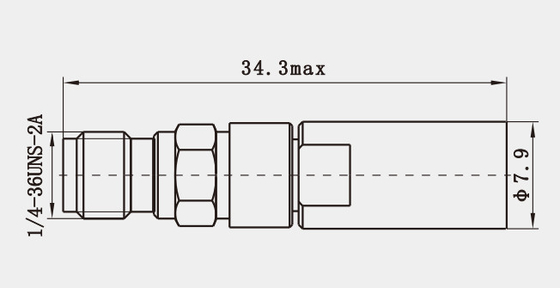

Esquema dibujo deConector RF de acero inoxidable femenino para cable MF540A (mm):

Características:

1Baja VSWR y pérdida de inserción: al incorporar las ventajas de las líneas de transmisión dieléctricas de aire, el conector de 2,92 mm presenta una baja relación de onda de tensión permanente (VSWR) y una pérdida de inserción mínima.Esto reduce la pérdida de energía durante la transmisión de la señal, preservando la integridad de la señal.

2Tamaño compacto: en comparación con otros tipos de conectores RF, como los conectores 3.5mm / SMA, el conector de 2.92mm es más pequeño y más compacto.Su diseño miniaturizado lo hace ideal para su uso en aplicaciones de espacio limitado, como equipos de ensayo portátiles y placas de circuitos de alta densidad.

3Buena compatibilidad: el diseño del conector de 2,92 mm tiene en cuenta la compatibilidad con los conectores SMA y 3,5 mm.pueden estar interconectados en determinadas circunstancias., lo que ofrece a los ingenieros una mayor flexibilidad.

Aplicación(mm):

1Sistemas de radar: tanto en sistemas de radar militares como civiles, el conector de 2,92 mm juega un papel crucial en la conexión de antenas, módulos de transceptores y otros componentes esenciales.Su fiabilidad y características de baja pérdida aseguran un rendimiento y una precisión óptimos del sistema de radar.

2Equipo de prueba y medición: Para instrumentos como analizadores de red, analizadores de espectro y generadores de señal, el 2.El conector de 92 mm facilita las conexiones entre los puertos de prueba y los dispositivos sometidos a prueba.Su precisión y estabilidad mejoran la exactitud de los resultados de medición.

3Industria aeroespacial: dentro de los sectores de la aviación y el espacio, el conector de 2,92 mm se utiliza en aviones, satélites y sistemas de comunicación, navegación y control de naves espaciales.Su capacidad para resistir las vibraciones, choque y temperaturas extremas garantiza un funcionamiento constante en ambientes espaciales difíciles.
