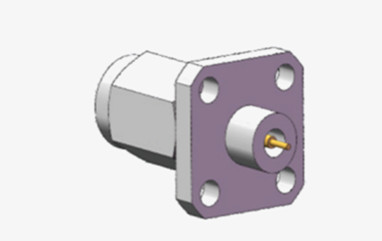

2.4 Conector de conexión masculino de acero inoxidable RF de la serie de ondas de milímetros con microstrip
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | 2.4m m RF Conector coaxial | Platación: | Revestidos de oro/pasivación |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| El tipo: | Hombre | ¿Qué es eso?: | ≤1.05+0.005f |
| El material: | Latón/acero inoxidable | Rango de frecuencia: | DC~50GHz |
| Resaltar: | 2.4 milímetros de conector de conector masculino de RF,conector de conector masculino de RF de acero inoxidable |
||
2.4 Conector de conexión masculino de acero inoxidable RF de la serie de ondas de milímetros con microstrip
Los conectores de 2,4 mm son ejemplares de conectores avanzados de onda milimétrica (MMW) que funcionan de manera efectiva hasta 50 GHz. Estos conectores utilizan una interfaz de aire acoplada a un accesorio roscado,Se destacan por sus dimensiones aerodinámicasEstas características los hacen vitales en las evaluaciones de microondas de alta frecuencia y en la utilización de ondas milimétricas.
En los contextos estándar de RF y microondas, hay un despliegue frecuente de conectores coaxiales de 50 Ohm de 2,4 mm de ingeniería de precisión.son parte integral de una gran cantidad de configuraciones de prueba y medición, que van desde las comunicaciones celulares hasta los enlaces satelitales, garantizando una compatibilidad precisa entre los dispositivos y el cableado.Estos conectores están construidos para soportar usos iterativosEstán concebidos con un sistema dieléctrico de aire y están complementados por un soporte de conductor central hecho de plásticos de baja pérdida, lo que aumenta su eficiencia y funcionalidad general.

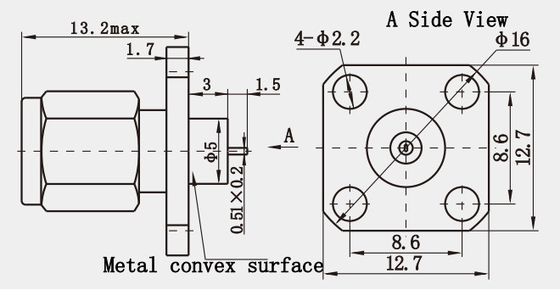

Dibujo de contorno:(mm)
Especificación:
|
Características eléctricas
|
||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
DC50GHz
|
|||
|
Voltagem nominal
|
170VRMS (nivel máximo del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS (nivel máximo del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 5000MΩ
|
|||
|
Resistencia de contacto |
El conductor externo
|
≤ 2 mΩ
|
||
|
Conducción central
|
≤ 3 mΩ
|
|||
|
VSMR
|
≤ 1,05 + 0,005f
|
|||
Dimensiones de la interfaz:
Características:
1Durabilidad:
Construido con materiales de carrocería pasivados de acero inoxidable y pines de contacto de cobre de berilio, el conector garantiza durabilidad y estabilidad de rendimiento a largo plazo.El acero inoxidable también proporciona una excelente resistencia a la corrosión, por lo que es adecuado para su uso en ambientes hostiles.
2Amplia gama de aplicaciones:
Este tipo de conector es aplicable en múltiples campos, incluyendo antenas, audio, televisión y radio,debido a su alto rendimiento y fiabilidad que cumple con los estrictos requisitos de conexión RF de estas áreas.
Ventajas:
| Productos normales | Productos de élite | |
| Rango de frecuencia | CC~40 GHz | DC ~ 65 GHz |
| VRSR | ≤ 135 | ≤ 13 |
| Durabilidad | 300 ciclos | > 500 ciclos |
Aplicación:
1Aplicaciones de radio
Equipos de radio aficionados y profesionales: en radiocomunicaciones aficionadas y radios de banda ciudadana (CB), 2.Los conectores de 4 mm se utilizan para conectar varios dispositivos de radio gracias a su rendimiento estable y compatibilidad mecánicaProporcionan una transmisión de señal fiable y una seguridad de conexión mejorada a través de su mecanismo de acoplamiento fijo a tornillo.
Aplicaciones VHF marítimas: En las comunicaciones marítimas, especialmente en equipos de radio de muy alta frecuencia (VHF), se prefieren los conectores de 2,4 mm por su resistencia a la corrosión y su alta durabilidad.Mantienen un rendimiento fiable a largo plazo en el medio marino, evitando daños por agua de mar y humedad.
2- Instrumentos y sistemas de ondas milimétricas
Instrumentos de ensayo de alta precisión: los conectores de 2,4 mm desempeñan un papel crucial en los instrumentos de ensayo de alta precisión en laboratorios y líneas de producción.Estos conectores aseguran una transmisión de señal precisa y la estabilidad de la conexión, garantizando la exactitud de los resultados de los ensayos.
Nuestros productos principales:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
