Conector coaxial RF de latón recubierto de oro para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Item: | SMA RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Lifetime: | 500 Cycles |
| Body: | Brass | Application: | Audio/Vedio/Microwave |
| Resaltar: | Conector coaxial de RF femenino SSMA,Conector coaxial RF recubierto de oro,Conector coaxial de cobre amarillo del RF |
||

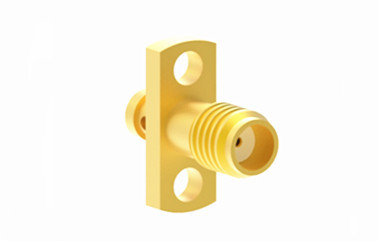

Conector coaxial RF SSMA hembra de latón chapado en oro para cable CXN3506/MF108A
El conector coaxial RF de la serie SSMA es un derivado miniaturizado del conector SMA, que se distingue por su tamaño compacto, amplio rango de frecuencia y alta fiabilidad. Tiene una amplia aplicación en sectores como la aviación, la aeroespacial y la comunicación por microondas, entre otros.

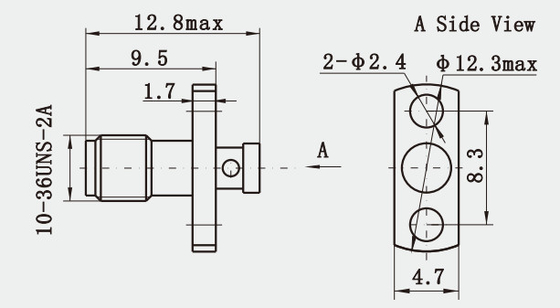

Dibujo de contorno:
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
Especificaciones de los conectores RF SSMA:
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
| Características electrónicas y de materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC~18GHz | |
| Tensión nominal | 250 VRMS (Máximo a nivel del mar) | |
| Resistencia dieléctrica a la tensión | 750 VRMS (Máximo a nivel del mar) | |
| VSWR | ≤1.3 | |
| Resistencia de aislamiento | ≥5000MΩ | |
| Conductor central | Macho | Latón chapado en oro |
| Hembra | Cobre berilio chapado en oro | |
| Carcasa y otras partes metálicas | Latón chapado en oro | |
| Acero inoxidable pasivado | ||
| Vaina del cable | Latón chapado en níquel | |
| Aislante | PTFE | |
| Anillo de sellado | Caucho de silicona | |
| Par de apriete | 0.79 -1.13 N.m | |
Características principales:
1. Buen rendimiento eléctrico: Cuentan con baja pérdida de retorno y baja pérdida de inserción, lo que garantiza una transmisión de señal clara.
2. Tamaño físico: Los conectores SSMA son físicamente pequeños, lo que facilita su uso en diseños compactos.
3. Compatibilidad: Los conectores SSMA se utilizan generalmente con cables coaxiales de 50 ohmios y pueden ser compatibles con otros tipos de conectores RF pequeños.
Aplicación:
1. Comunicaciones por microondas: En enlaces de microondas e infraestructura inalámbrica, los conectores SSMA se utilizan para conectar componentes que envían y reciben señales.
2. Sistemas de instrumentación y control: Los sensores y actuadores utilizados en la automatización industrial y el control de procesos pueden utilizar conectores SSMA.
3. Aplicaciones GPS: Las conexiones de antena en los dispositivos del Sistema de Posicionamiento Global (GPS) suelen utilizar conectores SSMA.
NOTA:
Tenemos más de 10.000 tipos de Adaptadores de conectores SSMA, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
