Conector RF masculino de acero inoxidable para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF de la SSMA | El revestimiento: | La pasivización |
|---|---|---|---|
| Sexo: | Hombre | Impedancia: | 50Ω |
| Durabilidad: | 500 ciclos | Aplicación: | Comunicación |
| El material: | Acero inoxidable | Tipo: | La SSMA |
| Resaltar: | Conector RF de acero inoxidable,Conector RF masculino SSMA,Conector RF para el cable CXN3506/MF108A |
||

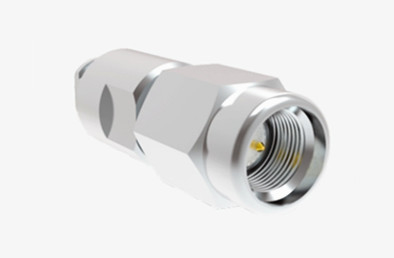

Conector RF masculino de acero inoxidable para cable CXN3506/MF108A
El conector coaxial RF de la serie SSMA es una versión reducida del conector SMA. Se distingue por su tamaño compacto, amplio rango de frecuencia y alta confiabilidad.Este conector se utiliza ampliamente en varios sectores., incluyendo la aviación, el aeroespacial y la comunicación de microondas, entre otros.
Especificación de los conectores RF SSMA:
Nota:La frecuencia del modelo se basa en los datos de la ficha de especificaciones del producto.
| Características electrónicas y materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC 30GHz | |
| Voltagem nominal | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 750 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Conducción central | Hombre | Las demás partidas de cobre |
| Mujeres | Berilo Bronce recubierto de oro | |
| Conchas y otras partes metálicas | Las demás partidas de cobre | |
| Cubierta de ajuste | Las demás partidas de cobre | |
| El aislante | PTFE | |
| Anillo de sello | De caucho de silicio | |
| Durabilidad | 500 ciclos | |

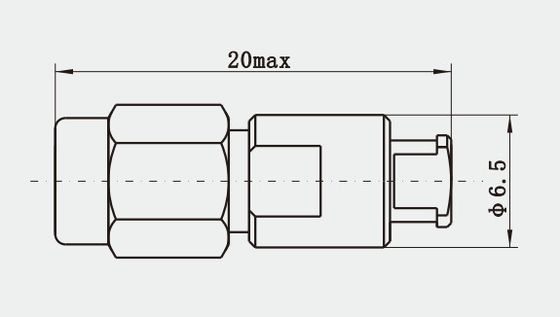

Dibujo de contorno: (Unidad: mm)
Características clave:
1Diseño miniaturizado: El conector SSMA es una versión reducida del conector SMA, adecuada para entornos limitados en espacio, como la aviación, el aeroespacial y los dispositivos portátiles.
2Amplio rendimiento de ancho de banda: los conectores SSMA pueden manejar una amplia gama de frecuencias, generalmente cubriendo señales de CC a 18 GHz o incluso más.
3Alta fiabilidad: La construcción de acero inoxidable proporciona una excelente resistencia a la corrosión y resistencia mecánica, lo que garantiza la fiabilidad y durabilidad del conector en ambientes duros.
Aplicación:
1Aeroespacial y Aviación: En aeronaves y exploración espacial, donde el tamaño y el peso son factores críticos, los conectores SSMA se utilizan comúnmente para comunicaciones por satélite, electrónica de aviónica,y sistemas de navegación.
2Comunicaciones móviles: en dispositivos móviles como teléfonos celulares y tabletas, los conectores SSMA se pueden utilizar para conectar antenas y módulos de RF.
3Equipo de prueba: en el equipo de prueba y medición de RF, los conectores SSMA aseguran la integridad y la repetibilidad de la señal, a menudo utilizados para conectar los instrumentos de prueba con el dispositivo bajo prueba.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
Dimensiones de la interfaz:
Productos relacionados:
1) elConector coaxial RF de brida recta femenina SSMA recubierto de oro
| Número de modelo. | Nota |
| Se aplicarán las siguientes medidas: |
2) Conector coaxial de RF directo masculino SSMA
| Número de modelo. | Nota |
| Se aplicarán las siguientes medidas: | Resistente a los aerosoles de sal durante 192 horas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConectores SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
