Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de RF SMA | Platación: | Las demás: |
|---|---|---|---|
| ¿Qué es eso?: | ≤ 13 | Tipo de montaje: | Montura de la brida |
| Voltado de trabajo: | 335V r.m.s en el nivel del mar | Rango de frecuencia: | DC a 18GHz |
| Cuerpo: | de acero inoxidable | Sexo: | Jack/hembra |
| Alta luz: | Conector de conector de radio con nickel,Conector de conector de RF femenino SMA,Conector de conector de micro-tiras RF |
||

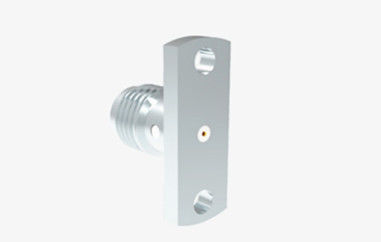

Conector de conector de RF femenino de acero inoxidable niquelado SMA con microstrip
El conector coaxial SMA RF, un tipo compacto y de alta frecuencia desarrollado de acuerdo con MIL-C-39012, cuenta con un pequeño factor de forma, un ancho de banda amplio,características mecánicas y eléctricas excepcionalesEs el conector coaxial de RF más utilizado en todas partes, encontrando una amplia aplicación en comunicaciones de microondas, aparatos de medición de microondas,y varios otros sectoresLa gama de conectores de alto rendimiento de nuestra compañía dentro de esta serie está diseñada para acomodar frecuencias de hasta 20 GHz.
Especificación de los conectores SMA Rf:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Interfaz según | Se aplicarán las siguientes medidas: |
| Impedancia | 50Ω |
| Rango de frecuencia | CC a 18 GHz |
| Pérdida de inserción | ≤ 0,30 dB |
| VRSR | Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento | ≥ 5000MΩ |
| Resistencia del centro de contacto | ≤ 3 mΩ |
| Resistencia al contacto externo | ≤ 2 mΩ |
| Ciclos de apareamiento | ≥ 500 |
| Rango de temperatura | -65-+165°C |
Características del material y mecánicas:
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Las demás: |
| Mujeres | Sn-P Bronce Revestido de oro | |
| Contacto elástico | Con un contenido de aluminio superior a 10%, pero no superior a 50% en peso | |
| Conchas y otras piezas metálicas | Las demás: | |
| Passivación de acero inoxidable | ||
| Cubierta de ajuste | Las demás: | |
| Torque de tensión de conexión | 0.79-1.13N.m | |
| Durabilidad | 500 ciclos | |
| Anillo de sellado | El caucho de silicona | |
| Las demás | PTFE | |

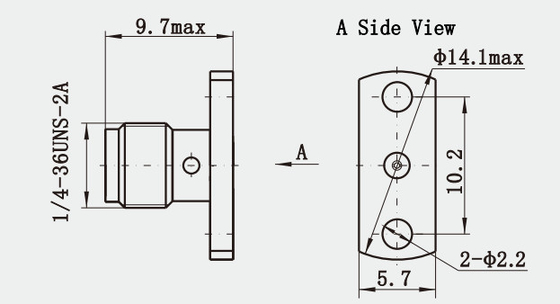

Dibujo de contorno de los conectores coaxiles SMA RF:
Características clave:
1Amplia aplicación: los conectores SMA se utilizan ampliamente en comunicaciones de microondas, sistemas de radar, equipos de prueba, comunicaciones por satélite,y otros campos que requieren miniaturización y rendimiento de alta frecuencia.
2Tipos de interfaz: los conectores SMA a menudo vienen con una variedad de tipos de interfaz, incluyendo recta, curvas de 90 ° y variaciones de género, para adaptarse a diferentes necesidades de diseño de circuitos.
3Materiales y revestimiento: Además del cuerpo de acero inoxidable,el conductor central y los contactos pueden ser revestidos con oro u otros materiales conductores para reducir la resistencia de contacto y mejorar la fiabilidad de la conexión.
4Adaptabilidad al medio ambiente: los conectores SMA pueden adaptarse a diversas temperaturas y condiciones ambientales,aunque el rango de temperatura específica puede variar según el diseño y las opciones de material del fabricante.
Aplicaciones:
1Estaciones base de comunicación inalámbrica: Los conectores SMA se utilizan para conectar antenas a transmisores y receptores en la construcción y mantenimiento de infraestructura de comunicación inalámbrica.
2Laboratorios e Investigación: En experimentos científicos e investigación de RF, los conectores SMA se utilizan para construir y probar circuitos de alta frecuencia.
3. Módulos y tarjetas de RF: al fabricar módulos de RF, convertidores y placas relacionadas, los conectores SMA pueden servir como interfaz entre módulos o de tarjetas a antenas.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNCConectores de onda milimétrica (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
Productos relacionados:
1) Conectores RF SMA femeninos herméticamente sellados
| Número de modelo. | Nota |
| El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero. | Las demás: |
2) Femenino Bulkheaf Conector de soldadura de ángulo recto montado SMA
| Número de modelo. | - ¿ Qué? | Nota |
| Se trata de un sistema de control de las emisiones. | 14.8 | |
| Se aplicará el método de evaluación de los resultados. | 13.5 |
- ¿ Qué?No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
