Datos del producto:
Pago y Envío Términos:
|
| Punto de trabajo: | Conector de RF SMA | Platación: | Las demás: |
|---|---|---|---|
| Sexo: | Hombre | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Duración de vida: | 500 ciclos |
| Cuerpo: | Las demás | Aplicación: | audio/video/microondas |
| Alta luz: | Conector de RF recto por cable CXN3450/MF740A,Conector RF recto de acero inoxidable,Conector de RF recto masculino SMA |
||

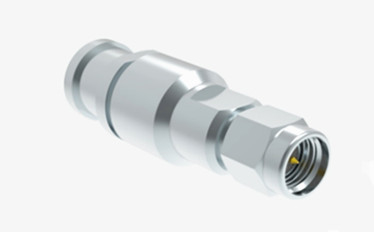

El conector coaxial SMA RF es un conector coaxial altamente compacto y de alta frecuencia diseñado para cumplir con las especificaciones descritas en MIL-C-39012.incluidas sus pequeñas dimensiones, ancho de banda de frecuencia, rendimiento mecánico y eléctrico excepcional y durabilidad notable.Este conector es la mejor opción para las conexiones coaxial de RF y está ampliamente incorporado en varios dominios como las comunicaciones de microondas y los dispositivos de mediciónLa serie de rendimiento premium desarrollada por nuestra compañía es capaz de acomodar frecuencias de hasta 20GHz,reforzar su condición de conector preferido para aplicaciones de alta frecuencia exigentes.
Características clave:
1Alta fiabilidad: debido a su diseño de alta calidad y sus estándares de fabricación (como MIL-C-39012), este conector es altamente fiable y adecuado para aplicaciones militares y aeroespaciales exigentes.
2. Resistencia mecánica: El conector SMA utiliza un método de conexión roscado, proporcionando una buena resistencia mecánica y durabilidad para garantizar una conexión estable y confiable.
3Compatibilidad: se utiliza comúnmente con cables coaxiles y se puede integrar con diferentes tipos de equipos, incluidos equipos de prueba, sistemas de comunicación y dispositivos de medición.
4Resistencia al medio ambiente: los conectores SMA cumplen con los estándares militares y, por lo tanto, pueden funcionar en una variedad de entornos, incluidas temperaturas extremas, niveles de humedad,y condiciones de vibración.
Especificación de los conectores de RF SMA:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Interfaz según | Se aplicarán las siguientes medidas: |
| Impedancia | 50Ω |
| Rango de frecuencia | CC a 18 GHz |
| Pérdida de inserción | ≤ 0,30 dB |
| VRSR | Se aplicarán las siguientes medidas: |
| Resistencia al aislamiento | ≥ 5000MΩ |
| Resistencia del centro de contacto | ≤ 3 mΩ |
| Resistencia al contacto externo | ≤ 2 mΩ |
| Ciclos de apareamiento | ≥ 500 |
| Rango de temperatura | -65-+165°C |
| Dieléctrico | PTFE |
Aplicación:
1Aplicaciones satelitales y aeroespaciales: Debido a su alta fiabilidad y cumplimiento de los estándares militares,Los conectores SMA tienen un uso extensivo en las comunicaciones por satélite y los sistemas de RF de las naves espaciales.
2Radiodifusión y transmisión: en los equipos de transmisión de radiodifusión y transmisión para televisión y radio, se utilizan conectores SMA para garantizar una transmisión de señal de alta calidad.
3Identificación por radiofrecuencia (RFID): en algunos sistemas RFID de alta frecuencia, los conectores SMA pueden servir como elemento de conexión entre lectores y antenas.
Más detalles de los conectores coaxiles SMA RF:
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
Producto relacionado
1.SMA Conectores RF de montaje de mamparo femenino para PCB
2.SMA Conectores de coaxial RF de ángulo derecho con 4 agujeros de montura de brida
| Número de modelo | - ¿ Qué? | L1 | L2 | D | Nota |
| El valor de las emisiones de CO2 | 29 | 15 | 2.9 | 1.3 | |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad. | 15.1 | 3 | 1 | 1.3 | |
| Se aplicará el método de evaluación de la calidad de los productos. | 22.4 | 5.4 | 5.7 | 1.3 | |
| Se aplicará el método siguiente: | 34 | 20 | 2.9 | 1.3 | |
| Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría II. | 20.1 | 4.8 | 4.2 | 1.3 | |
| Se aplicarán las siguientes medidas: | 16.1 | 4 | 1 | 1.3 | |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los vehículos | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Conectores de ángulo recto SMA de 18 GHz recubiertos de oro
| Número de modelo. | - ¿ Qué? | L1 | Nota |
| El valor de las emisiones de CO2 | 13.5 | 3.9 | |
| Las condiciones de los requisitos de seguridad de los equipos de seguridad deberán ser las siguientes: | 11.5 | 1.9 | |
| Las condiciones de los requisitos de seguridad de los sistemas de seguridad de seguridad de los vehículos | 15.6 | 6 |
4.Conectores RF de montaje de soldadura de panel de PCB femenino SMA
| Número de modelo. | - ¿ Qué? | D | D1 | Nota |
| Se trata de una serie de pruebas. | 2 | 1.3 | 1.4 | |
| El número de unidades de producción | 1.8 | 0.8 | 0.9 |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
