Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Adaptador de SMP RF | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | CE ROHS ISO-9001-2015 | Durabilidad: | 500 ciclos |
| Sexo: | Hombre | Estilo corporal: | Es recto. |
| El material: | Las demás | Platación: | Revestimiento con oro |
| Alta luz: | Conector de RF de retención limitada,Conector de RF recubierto de oro,Conector RF herméticamente sellado |
||

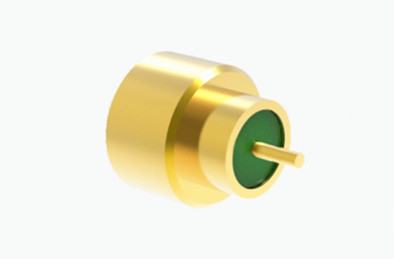

Conector de RF de detención limitada herméticamente sellado de aleación de oro recubierto de oro
La interfaz SMP es un conector subminiatura que coincide con el tamaño de los conectores MMCX, pero extiende su rango operativo a un amplio rango de frecuencia de CC a 40 GHz.La serie de interconexión SMP utiliza adaptadores flotantes de mujer a mujer, a menudo denominados balas, que permiten apilar tablas equipadas con conectores masculinos de PCB SMP.con capacidad para acomodar desalineaciones radiales y axialesComo tal, se utiliza ampliamente en módulos coaxiales miniaturizados de alta frecuencia donde el diseño compacto y el rendimiento de alta frecuencia son cruciales.
1Tamaño compacto: Los conectores SMP están diseñados para ser extremadamente compactos, lo que los hace ideales para su uso en aplicaciones de espacio limitado.
2Alto rendimiento: los conectores SMP pueden soportar frecuencias de hasta 40 GHz, por lo que son adecuados para aplicaciones de banda ancha.
3. Conexión Push-On: los conectores SMP utilizan un sistema de apareamiento push-on, que facilita la conexión y la desconexión fácil.
4Opciones de interfaz múltiples: el enchufe SMP ofrece varias opciones de interfaz, incluida la desactivación completa, la desactivación limitada y el borde suave (con separación), para adaptarse a diferentes necesidades de interconexión.
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Resistencia central | El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
Aplicaciones
1Aeroespacial: En la industria aeroespacial, los conectores SMP se encuentran comúnmente en los sistemas de comunicación de aeronaves y naves espaciales, sistemas de navegación,y la instrumentación debido a su capacidad para soportar variaciones extremas de temperatura y vibraciones.
2Telecomunicaciones: los componentes de RF dentro de la infraestructura de telecomunicaciones, como las estaciones base y los sistemas de antenas, pueden utilizar conectores SMP para mantener una alta calidad de señal.
3Comunicaciones inalámbricas: Los teléfonos móviles, los enrutadores inalámbricos y otros dispositivos de comunicación inalámbrica pueden utilizar conectores SMP para conectar circuitos internos de alta frecuencia.
4Electrónica de alta frecuencia: Cualquier dispositivo electrónico que requiera la transmisión de señales de alta frecuencia, como los sistemas de radar, las comunicaciones por satélite y los equipos de transmisión de datos de alta velocidad.pueden utilizar conectores SMP.
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF de tipo N |
| Conector TNC RF |
| Conector RF MCX/MMCX |
| Conector RF BNC |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
Otros productos de adaptación de mujer a mujer de la SMP:
1.
| Número de modelo. | Descripción |
| SMP-KK1 | Adaptador SMP de mujer a mujer de 26 mm de longitud |
2.
| Número de modelo. | Descripción |
| SMP-KK2 | Adaptador SMP de mujer a mujer con longitud L=18,2 mm |
| SMP-KK10 | Adaptador SMP de mujer a mujer con longitud L=17,8 mm |
3.
| Número de modelo. | Descripción |
| SMP-KK3 | Adaptador SMP de mujer a mujer con longitud L=8,1 mm |
| SMP-KK8 | Adaptador SMP de mujer a mujer con longitud L=7,75 mm |
| SMP-KK22 | Adaptador SMP de sexo femenino a sexo femenino con longitud L=6,45 mm |
| SMP-KK26 | Adaptador SMP de mujer a mujer con longitud L=9,45 mm |
| SMP-KK29 | Adaptador SMP de sexo femenino a sexo femenino con longitud L=8,5 mm |
| SMP-KK46 | Adaptador SMP de mujer a mujer con longitud L=7,2 mm |
| SMP-KK105 | Adaptador SMP de sexo femenino a sexo femenino con longitud L=25.5 mm |
| SMP-KK106 | Adaptador SMP de mujer a mujer con longitud L=8,6 mm |
| SMP-KK117 | Adaptador SMP de mujer a mujer con longitud L=14,65 mm |
