Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de cable SMP | Impedancia: | 50 ohm |
|---|---|---|---|
| Material del cuerpo: | Las demás | el color: | Revestidos de oro |
| Sexo: | Mujeres | El tipo: | Conector SMP |
| Las demás: | Es recto. | ||
| Alta luz: | Conector de RF femenino para cable.,SMP Female RF Connector for Cable |
||

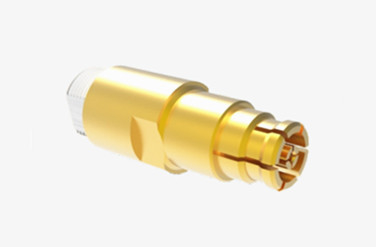

Conector RF de alto rendimiento femenino SMP para cable CXN3506/MF108A
Introducción del conector RF SMP
El SMP es un adaptador de conector coaxial RF compacto que ofrece varias ventajas clave.junto con un rendimiento sísmico excepcional y un ancho de banda operativo amplioEl SMP opera en un rango de frecuencia de hasta 30 GHz (nuestros conectores SMP de alto rendimiento pueden extenderse hasta 40 GHz).Disminución limitada, y de conducción lisa (incluso con función de separación).Estas diversas configuraciones de interfaz permiten el movimiento axial o radial necesario para el apareamiento ciego en acopladores de banda ancha a banda anchaIdeal para instalaciones que requieren una alta fiabilidad y robustez modular, el SMP es una excelente opción para aplicaciones que requieren resistencia mecánica y conectividad de precisión.
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Especificación general del adaptador de conector SMP | ||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
CC~40 GHz
|
|||
|
Voltagem nominal
|
170VRMS ((al nivel del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS ((al nivel del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
|
El conductor externo
|
Normal≤2,5mΩ, herméticamente cerrado ≤4mΩ
|
||
|
Conducción central
|
Normal≤6mΩ, herméticamente cerrado ≤26mΩ
|
|||
| Rango de frecuencia | CC~18 GHz | 18 a 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR para el conector recto |
≤ 125
|
≤ 13 | ≤ 15 | |
| VSWR para el conector del ángel derecho | ≤ 13 | |||
| VSWR para el adaptador | ≤ 12 | ≤ 13 | ≤ 15 | |
| El conductor central | Hombre |
de bronce Sn-P
|
con acero | |
| Mujeres |
de bronce de berilio
|
con acero | ||
|
Contacto elástico
|
de bronce de berilio
|
con acero | ||
|
Conchas y otras piezas metálicas
|
Acero inoxidable pasivado, de latón dorado
|
|||
|
Las demás
|
Sinterización de vidrio/PTFE/PEI
|
|||
|
Tasa de fuga para
conector herméticamente sellado
|
1.01325×10-3 Pa·cm3 /s
|
|||

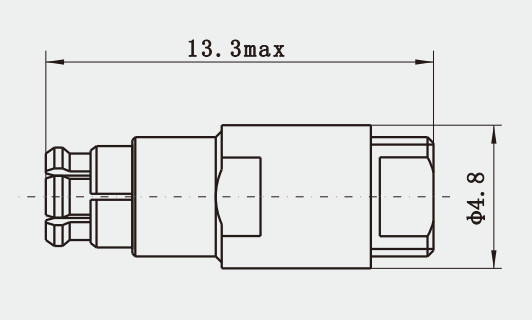

Unidad: mm
Esquema dibujo de
Conector RF de alto rendimiento femenino SMP para cable CXN3506/MF108A
Aplicación:
El adaptador SMP presenta una solución novedosa para conexiones coaxial RF ciegas, diseñada para su uso en instalaciones modulares y densamente pobladas.Este innovador conector cuenta con un rango de frecuencia de funcionamiento excepcionalmente amplioLa interfaz SMP está disponible en dos formas distintas: una es la interfaz ultracompacta, que comparte el mismo factor de forma que el conector MMCX,y el otro encarna las dimensiones más convencionales de la interfaz SMAAmbas variantes de interfaz están diseñadas para manejar frecuencias de hasta 40 GHz y ofrecen un método de conexión push-in, snap-fit, agilizando el proceso de apareamiento al tiempo que garantizan un ajuste seguro y confiable.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 1.000 tipos deAdaptadores para hombres y mujeres SMPpara la elección, si no se encuentra el producto que está utilizando,
Por favor, póngase en contacto con nosotros para catálogos completos.
