Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | SMP RF Conector coaxial | Platación: | Revestimiento con oro |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | CE y ROHS |
| Sexo: | Mujeres | Estilo corporal: | Es recto. |
| Tiempo de vida: | 500 ciclos | Método del soporte: | Montura de la brida |
| Alta luz: | Conector de RF directo femenino SMP,Conector RF directo SMP,Conector RF SMP montado en brida |
||

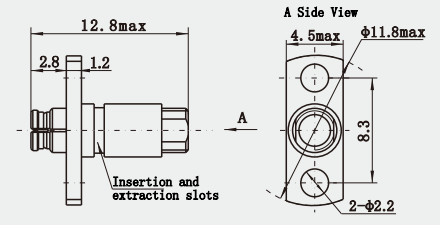

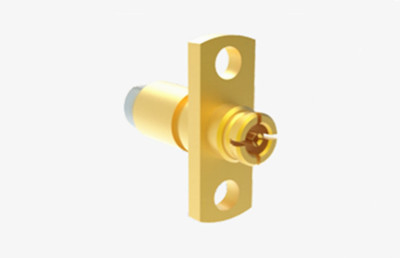

Conector RF directo femenino montado en brida SMP para cable CXN3506/MF108A
SMP es un conector coaxial RF en miniatura que presenta un volumen pequeño, un diseño ligero, un rendimiento sísmico excepcional y un ancho de banda operativo amplio.Es capaz de manejar frecuencias operativas de hasta 30GHz (nuestros conectores SMP de alto rendimiento pueden alcanzar 40GHz)El enchufe ofrece tres opciones de interfaz: desaceleración completa, desaceleración limitada y un orificio sin hilos (incluido el frenado).Estas diversas formas de interfaz pueden acomodar el movimiento axial o radial necesario para el acoplamiento ciego en acoplamientos de conectores ancho a anchoLos conectores SMP son adecuados para escenarios de instalación que exigen una alta fiabilidad y densidad modular.
Características del conector SMP:
1Tamaño compacto: Los conectores SMP están diseñados para ser extremadamente compactos, lo que los hace ideales para aplicaciones donde el espacio es muy reducido.
2. Ligero: debido a su diseño miniaturizado, los conectores SMP son más ligeros en comparación con otros tipos de conectores RF.
3.Excelente resistencia a los golpes: El diseño mecánico de los conectores SMP les permite resistir las vibraciones y los impactos, por lo que son adecuados para entornos de alto impacto.
4Amplio ancho de banda operativo: los conectores SMP admiten un amplio rango de frecuencia, con un funcionamiento estándar de hasta 30 GHz y algunos productos que se extienden hasta 40 GHz.
5. Opciones de interfaz versátiles: los enchufes SMP ofrecen tres configuraciones de interfaz diferentes: relajación completa, relajación limitada y conducción lisa (incluidos los frenos) para adaptarse a diversas necesidades de conexión.
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Resistencia central | El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
Aplicaciones
1Comunicación inalámbrica: Los conectores SMP se utilizan con frecuencia en las secciones de RF de las estaciones base de comunicaciones móviles, incluidas las redes de área local inalámbricas (WLAN), las redes celulares,y otros sistemas de transmisión de RF.
2Equipo de prueba: en la industria de pruebas y mediciones, los conectores SMP se utilizan en aparatos de prueba, analizadores de red, analizadores de espectro,y otros equipos de medición de precisión porque pueden proporcionar una trayectoria de señal estable.
3Comunicación por satélite: Los conectores SMP son adecuados para equipos de comunicación por satélite, incluidos los componentes de RF de las estaciones terrestres y los enlaces satelitales, ya que ayudan a garantizar la integridad de la señal.
Catálogo del producto:
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF de tipo N |
| Conector TNC RF |
| Conector RF MCX/MMCX |
| Conector de RF BNCConectores de onda milimétrica (2.4 mm, 2.92 mm) |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMP, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
