SMP Conector de RF de brida de 2 agujeros de ángulo derecho femenino para cable CXN3506/MF108A
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | SMP RF femenino Conector coaxial | Impedancia: | 50 ohm |
|---|---|---|---|
| Certificado: | CE y ROHS | Sexo: | Femenino/Jack |
| Duración de vida: | 500 ciclos | Estilo corporal: | Ángulo recto |
| El material: | Las demás | Método del soporte: | Montura de la brida |
| Rango de frecuencia: | DC~40GHz | ||
| Resaltar: | Conector RF de brida de ángulo derecho,Conector RF de brida de cable MF108A |
||
SMP Conector RF de brida de dos agujeros femenino con ángulo derecho para cable CXN3506/MF108A
SMP es un conector coaxial RF de empuje o acoplamiento instantáneo en miniatura caracterizado por su pequeño tamaño, peso ligero y excelente rendimiento sísmico con un ancho de banda operativo amplio.Puede manejar frecuencias de hasta 30GHzEl conector SMP puede alcanzar los 40 GHz. El enchufe viene en tres formas de interfaz: relajación completa, relajación limitada y conducción suave (incluido el frenado).
Características eléctricas:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia central | El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
Características del material y mecánicas:
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
Características y ventajas:
1Opciones de interfaz versátiles: los enchufes SMP ofrecen varias formas de interfaz, como desactivación completa, desactivación limitada y conducción lisa (incluidos los frenos) para adaptarse a diferentes necesidades de conexión.
2Opciones de montaje múltiples: los conectores SMP proporcionan montaje de PCB, montaje de cables y adaptadores en serie, ofreciendo soluciones de interconexión flexibles para tablero a tablero, acoplamiento ciego,y aplicaciones para paneles y bastidores.
3Mantener la densidad del embalaje: El diseño de los conectores SMP ayuda a mantener la conectividad en aplicaciones que requieren embalaje de alta densidad.
4Alta fiabilidad de la integración modular: son adecuados para situaciones de instalación que exigen una alta fiabilidad en la integración modular.
Aplicaciones:
1Instrumentación: Los instrumentos de laboratorio, los dispositivos de medición de precisión y otros equipos de investigación que requieren una transmisión de señal precisa también pueden utilizar conectores SMP.
2Electrónica de consumo: Algunos productos electrónicos de consumo de gama alta, como cámaras digitales, controles remotos de alto rendimiento y equipos de audio/vídeo avanzados.pueden utilizar conectores SMP para la transmisión de datos de alta velocidad.
3Electrónica automotriz: Con los avances en la tecnología automotriz, los conectores SMP pueden usarse en sistemas de comunicación de vehículos y dispositivos de navegación.

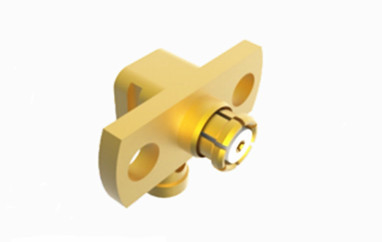

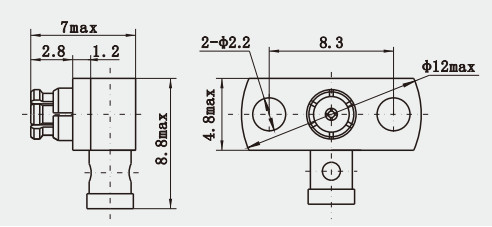

Dibujo y imagen de
SMP Conector RF de brida de dos agujeros femenino con ángulo derecho para cable CXN3506/MF108A:
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNC Conectores de onda milimétrica (2.4mm, 2.92mm) |
Detalles del envase:
* Caja de exportación estándar
* De acuerdo con las necesidades de los clientes
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMP, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
