Datos del producto:
Pago y Envío Términos:
|
| Material del cuerpo: | Las demás | Impedancia: | 50 ohm |
|---|---|---|---|
| El color: | Revestidos de oro | Estilo corporal: | Es recto. |
| El tipo: | Conector de RF femenino SMP | Método del soporte: | Compañero ciego |
| Clasificado soporte el voltaje: | 170VRMS* | Presión media: | 500VRMS* |
| Alta luz: | Conector de RF femenino SMP,conector de RF femenino SMP |
||

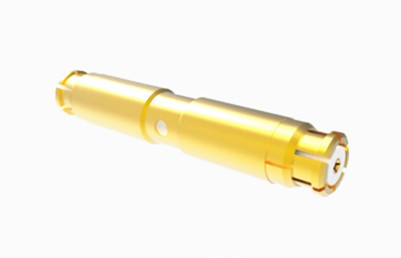

Conector/adaptador de RF de bala a bala de mujer para SMP de chapa dorada
SMP es un adaptador de conector coaxial de RF en miniatura, caracterizado por su pequeño tamaño, peso ligero, excelente rendimiento sísmico y amplio ancho de banda operativo.Puede operar a frecuencias de hasta 30 GHz (nuestros conectores SMP de alto rendimiento pueden alcanzar los 40 GHz)El tapón tiene tres formas de interfaz: desaceleración total, desaceleración limitada y abertura lisa (incluidos los con frenado).Estas diversas formas de interfaz pueden satisfacer los requisitos de movimiento axial o radial para el acoplamiento ciego en aplicaciones de acoplamiento de conector ancho a anchoEs adecuado para situaciones de instalación que requieren una alta fiabilidad y compacidad modular.
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Especificación general del adaptador de conector SMP | ||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
CC~40 GHz
|
|||
|
Voltagem nominal
|
170VRMS ((al nivel del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS ((al nivel del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
|
El conductor externo
|
Normal≤2,5mΩ, herméticamente cerrado ≤4mΩ
|
||
|
Conducción central |
Normal≤6mΩ, herméticamente cerrado ≤26mΩ
|
|||
| Rango de frecuencia | CC~18 GHz | 18 a 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR para el conector recto |
≤ 125
|
≤ 13 | ≤ 15 | |
| VSWR para el conector del ángel derecho | ≤ 13 | |||
| VSWR para el adaptador | ≤ 12 | ≤ 13 | ≤ 15 | |
| El conductor central | Hombre |
de bronce Sn-P
|
con acero | |
| Mujeres |
de bronce de berilio
|
con acero | ||
|
Contacto elástico
|
de bronce de berilio
|
con acero | ||
|
Conchas y otras piezas metálicas
|
Acero inoxidable pasivado, de latón dorado
|
|||
|
Las demás
|
Sinterización de vidrio/PTFE/PEI
|
|||
|
Tasa de fuga para
conector herméticamente sellado
|
1.01325×10-3 Pa·cm3 /s
|
|||
Esquema dibujo de
Conector/adaptador de RF de bala a bala de mujer para SMP de chapa dorada
Adaptadores femeninos a femeninos relacionados con SMP
1.
| Número de modelo. | Descripción |
| SMP-KWFK | Adaptador de RF femenino a femenino, ángulo recto, 2 agujeros en la brida. |
2.
| Número de modelo. | Descripción |
| SMP-KK72 | Adaptador de RF de mujer a mujer SMP |
3.
| Número de modelo. | L (mm) | |
| SMP-KK59 | 16 | Duración de compresión: 15 mm, el extremo derecho se acopla solo con una perforación lisa. |
| SMP-KK62T | 13 | Duración de compresión: 12 mm, el extremo derecho se acopla solo con un ancho liso. |
| SMP-KK62T-Y1 | 13 | Duración de compresión: 12 mm, el extremo derecho se acopla solo con un ancho liso. 192H Resistencia a la niebla de sal |
| Se aplicará el método de cálculo de las emisiones. | 12.7 | Duración de compresión:11.9mm, el extremo derecho apareado con un ancho liso solamente. |
4.
| Número de modelo. | L (mm) |
| SMP-KK99 | L es 9.6, SMP adaptador de RF de mujer a mujer |
| SMP-KK166 | L es 10.2, SMP adaptador de RF de mujer a mujer |
| SMP-KK175 | L es 6.7, SMP adaptador de RF de mujer a mujer |
| SMP-KK176 | L es 7.1, SMP adaptador de RF de mujer a mujer |
| SMP-KK177 | L es 7.4, SMP adaptador de RF de mujer a mujer |
| SMP-KK178 | L es 8.1, SMP adaptador de RF de mujer a mujer |
| SMP-KK188 | L=10, SMP adaptador RF de mujer a mujer |
| SMP-KK189 | L es 9.7, SMP adaptador de RF de mujer a mujer |
| SMP-KK192 | L=9, SMP adaptador RF de mujer a mujer |
| SMP-KK239 | L es 9.9, SMP adaptador de RF de mujer a mujer |
| SMP-KK249 | L es 6.7, SMP adaptador de RF de mujer a mujer |
5.
| Número de modelo. | Descripción |
| SMP-KK96 |
L es 17.35, SMP adaptador de RF de mujer a mujer |
| SMP-KK97 | L es 19.6, SMP adaptador de RF de mujer a mujer |
| SMP-KK98 | L=11, SMP adaptador RF de mujer a mujer |
Categoría de producto:
1. Conectores RF Adaptadores (DC a 110 GHz)
2. Los conjuntos de cables de RF y de guía de ondas
3Guía de ondas para adaptadores coaxiles
4Conectores integrados (RF y DC)
5. Micro conector rectangular ((J30J, Micro D-sub)
6. Sellos herméticos de vidrio a metal, cabeceras, canales de alimentación (RF y DC)
7. Juntas giratorias de microondas
8Productos ODM
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 1.000 tipos deAdaptadores para hombres y mujeres SMPpara la elección, si no se encuentra el producto que está utilizando,
Por favor, póngase en contacto con nosotros para catálogos completos.
