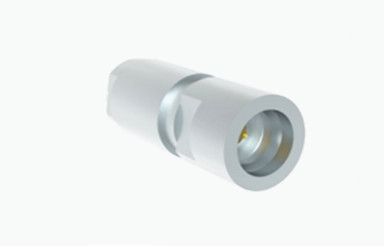

SMP Hombre de acero inoxidable Limitado Detent RF Conector Profundidad de conexión 2.79mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Rango de frecuencia: | DC~40GHz | Impedancia: | 50Ω |
|---|---|---|---|
| Vidrio: | 7052 7070 | Hermecity: | <1> |
| Resistencia al aislamiento: | ≥2000MΩ | Presión media: | 500VRMS* |
| Clasificado soporte el voltaje: | 170VRMS* | VSWR: | ≤1.3 |
| Resaltar: | 2Conector coaxial RF de.79 mm,Conector RF masculino de acero inoxidable SMP,Conector RF de detención limitada de acero inoxidable |
||
SMP macho de acero inoxidable con profundidad de conexión de 2.79 RF
El SMP es un conector coaxial RF compacto, de empuje o ajuste rápido que cuenta con un factor de forma pequeño, construcción ligera, impresionante rendimiento sísmico y un ancho de banda operativo amplio.Puede manejar frecuencias operativas de hasta 30GHz (con nuestra gama de conectores SMP incluso capaces de alcanzar 40GHz)Los enchufes ofrecen tres opciones de interfaz diferentes: desactivación completa, desactivación limitada y ancho liso (que incluye versiones con características de separación).montaje de cables, y adaptadores en línea, el SMP proporciona interconectividad para aplicaciones de tabla a tabla, apareamiento ciego y rack-and-panel, manteniendo una alta densidad de paquetes.Su idoneidad para instalaciones de alta fiabilidad e intensas en módulos lo convierte en una opción preferida en diversas aplicaciones críticas.
Especificación
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia central | El conductor externo | ≤ 4 mΩ |
| Conducción central | ≤ 26 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |

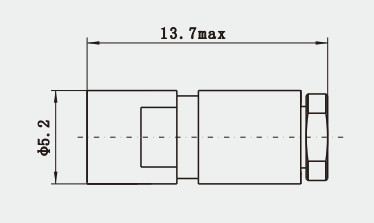

Dibujo detallado
Características y beneficios
| con un contenido de aluminio superior a 10 ppm |
| Subminiatura |
| CC a 40 GHz |
| Tamaño compacto |
| Acoplamiento por empuje o por encendido |
| Desprendimiento total, desprendimiento limitado y ancho liso |
| Conector de montaje de PCB y cable |
| Opción masculina y femenina, recta y ángulo derecho |
| Las versiones de montaje de cables para cables flexibles y semirrígidos |
| Tipo normal y hermético, montaje con brida y montaje con rosca |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 1.000 tipos deConector herméticamente sellado SMPPara la elección, si no se encuentra el producto que está utilizando, póngase en contacto con nosotros para catálogos completos.
Aplicaciones
En resumen, los conectores coaxales de RF SMP son un componente esencial en los dispositivos electrónicos modernos debido a su tamaño compacto, capacidad de alta densidad de montaje, rendimiento de banda ancha y facilidad de uso.
