Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Conector de cable macho SMP | Impedancia: | 50ohm |
|---|---|---|---|
| Material del cuerpo: | Las demás | El color: | con acero |
| Sexo: | Hombre | El tipo: | Conector SMP |
| Cuerpo: | Es recto. | ||
| Alta luz: | MF108A Conector RF por cable,Conector de RF de detención limitada para hombre SMP,Conector RF SMP de 50 Ohm |
||

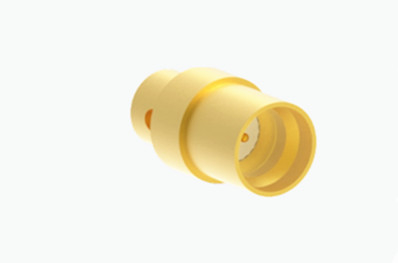

Conector de RF para cable CXN3506/MF108A de tipo masculino SMP
Introducción del conector RF SMP
El SMP presenta un adaptador de conector coaxial de RF compacto y de empuje que se distingue por sus pequeñas dimensiones, construcción ligera, resistencia excepcional a las vibraciones,y ancho de banda operativo amplio. Capaz de manejar frecuencias de hasta 30GHz (con nuestros conectores SMP de alto rendimiento capaces de alcanzar los 40GHz), el enchufe SMP ofrece tres tipos de interfaces:con una apertura lisa (que incluye versiones con características de separación)Estas diversas opciones de interfaz están diseñadas para proporcionar el movimiento necesario, ya sea axial o radial, para el acoplamiento ciego sin fisuras dentro de los acopladores de banda ancha a banda ancha.El SMP es particularmente adecuado para aplicaciones que requieren una alta fiabilidad e integración modular.
| Especificación general del adaptador de conector SMP | ||||
|
Impedancia
|
50Ω
|
|||
|
Rango de frecuencia
|
CC~40 GHz
|
|||
|
Voltagem nominal
|
170VRMS ((al nivel del mar)
|
|||
|
Dieléctricos Resistencia al voltaje
|
500VRMS ((al nivel del mar)
|
|||
|
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
|
El conductor externo
|
Normal≤2,5mΩ, herméticamente cerrado ≤4mΩ
|
||
|
Conducción central
|
Normal≤6mΩ, herméticamente cerrado ≤26mΩ
|
|||
| Rango de frecuencia | CC~18 GHz | 18 a 26,5 GHz | 26.5 ~ 40GHz | |
| VSWR para el conector recto |
≤ 125
|
≤ 13 | ≤ 15 | |
| VSWR para el conector del ángel derecho | ≤ 13 | |||
| VSWR para el adaptador | ≤ 12 | ≤ 13 | ≤ 15 | |
| El conductor central | Hombre |
de bronce Sn-P
|
con acero | |
| Mujeres |
de bronce de berilio
|
con acero | ||
|
Contacto elástico
|
de bronce de berilio
|
con acero | ||
|
Conchas y otras piezas metálicas
|
Acero inoxidable pasivado, de latón dorado
|
|||
|
Las demás
|
Sinterización de vidrio/PTFE/PEI
|
|||
|
Tasa de fuga para
conector herméticamente sellado
|
1.01325×10-3 Pa·cm3 /s
|
|||

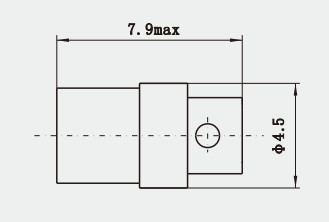

Unidad: mm
Esquema dibujo de
Conector de RF para cable CXN3506/MF108A de tipo masculino SMP
Aplicación:
1Diseño modular: en los dispositivos electrónicos de alta frecuencia que requieren diseños modulares, los conectores SMP son preferidos por su tamaño compacto y construcción ligera,que permite una alta densidad de montaje en espacios limitados.
2Sistemas de antenas: los conectores SMP se utilizan ampliamente en sistemas de antenas, particularmente en aplicaciones que requieren miniaturización e interconexiones de alto rendimiento.
3Equipo de banda ancha: Dado que los conectores SMP pueden operar en un rango de frecuencia de CC a 40 GHz, son adecuados para equipos de banda ancha como amplificadores de banda ancha y divisores de señal.
Equipo de ensayo y medición: en el campo de los ensayos y mediciones, los conectores SMP se utilizan para conectar el equipo de ensayo con los dispositivos sometidos a ensayo, garantizando una transmisión precisa de la señal.
4Computación cuántica: En el campo emergente de la computación cuántica, los conectores SMP se utilizan para vincular bits cuánticos con dispositivos de control externos para la transferencia de datos de alta velocidad.
5Aplicaciones de RF/Microondas: Los conectores SMP proporcionan una excelente solución para las exigentes necesidades de embalaje de las aplicaciones de RF y microondas, especialmente en condiciones de espacio limitado.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 1.000 tipos deAdaptadores para hombres y mujeres SMPpara la elección, si no se encuentra el producto que está utilizando,
Por favor, póngase en contacto con nosotros para catálogos completos.
