Datos del producto:
Pago y Envío Términos:
|
| Conector: | SMP | Nombre del producto: | Conector RF SMP |
|---|---|---|---|
| Sexo: | Hombre | Rango de frecuencia: | DC~40GHz |
| Impedancia: | 50Ω | Vidrio: | 7052 7070 |
| Cuerpo: | Las demás | Tipo de retención: | Muesca limitada |
| Alta luz: | Conector de RF de retención limitada de PCB montado,Conector RF SMP de 40 GHz,Conector coaxial RF masculino SMP |
||

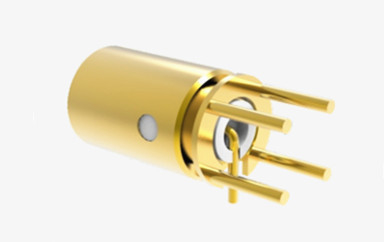

SMP Pcb masculino de montaje limitado detener RF conector de compromiso de profundidad 2.79
El SMP es un conector coaxial de RF ultra-miniatura con un mecanismo de acoplamiento push-on o snap, notable por su factor de forma diminuto, construcción ligera,resistencia excepcional a las actividades sísmicasEstá diseñado para soportar frecuencias de hasta 30 GHz, con algunos modelos capaces de extender este rango hasta 40 GHz.La variante de enchufe del SMP presenta tres opciones de interfaz distintas: desprendimiento completo, desprendimiento limitado y conducción lisa (que incluye variantes con características anti-recuperación).Este conector proporciona soluciones de interconexión adaptables adecuadas para múltiples aplicaciones como el apareamiento de tabla a tabla, configuraciones de acoplamiento a ciegas y escenarios de montaje de bastidores y paneles, todo mientras se mantienen altos niveles de densidad de envasado.El SMP es un conector ideal para entornos que exigen una alta fiabilidad y modularidad.
Especificación
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia central | El conductor externo | ≤ 4 mΩ |
| Conducción central | ≤ 26 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |

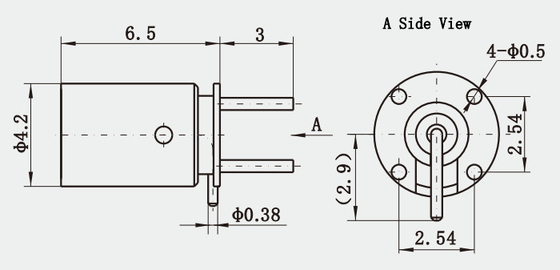

Dibujo detallado
Aplicaciones
1Dispositivos electrónicos modulares: El pequeño factor de forma de los conectores SMP los hace ideales para su uso en sistemas electrónicos modulares donde se necesita una alta densidad de interconexiones.Esto es particularmente frecuente en industrias como la aeroespacial., de defensa y equipos de telecomunicaciones donde el espacio es una prima.
2. Aplicaciones de RF/Microondas: los conectores SMP se utilizan con frecuencia en aplicaciones de radiofrecuencia (RF) y microondas porque pueden manejar un amplio rango de frecuencias,con una velocidad de transmisión de corriente continua igual o superior a 40 GHzEsto los hace adecuados para sistemas de comunicación, conexiones de antena e instalaciones de banda ancha.
3Transmisión de datos de alta velocidad: con la capacidad de soportar altas frecuencias, los conectores SMP también se utilizan en aplicaciones que requieren transmisión de datos de alta velocidad,como en equipos de red y otros sistemas de comunicación digital.
Características y beneficios
| con un contenido de aluminio superior a 10 ppm |
| Subminiatura |
| CC a 40 GHz |
| Tamaño compacto |
| Acoplamiento por empuje o por encendido |
| Desprendimiento total, desprendimiento limitado y ancho liso |
| Conector de montaje de PCB y cable |
| Opción masculina y femenina, recta y ángulo derecho |
| Las versiones de montaje de cables para materiales flexibles y semirrígidos |
| Tipo normal y hermético, montaje con brida y montaje con rosca |
