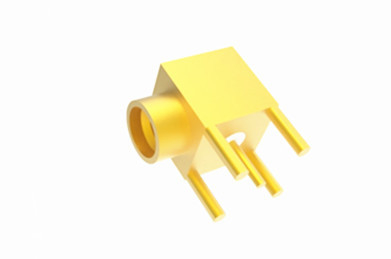

El conector de RF SMP de montaje de PCB masculino tiene un ángulo recto limitado. Profundidad de activación 2.79
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Conector: | SMP | Nombre del producto: | Conector de retención masculino limitado SMP |
|---|---|---|---|
| Sexo: | Hombre | Rango de frecuencia: | DC~40GHz |
| Impedancia: | 50Ω | Material de las cáscaras: | Kovar 4J29 |
| Vidrio: | 7052 7070 | Cuerpo: | Ángulo recto |
| Resaltar: | Conector de RF de ángulo derecho de retención limitada,Conector de RF SMP de montaje de PCB masculino,Conector de retención masculino limitado SMP |
||
El conector de RF SMP de montaje de PCB masculino tiene un ángulo recto limitado. Profundidad de activación 2.79
El SMP es un conector coaxial RF de empuje en miniatura o de acoplamiento rápido, que tieneexcelente rendimiento sísmicoSu frecuencia de funcionamiento puede alcanzar hasta 30GHz (nuestros productos de conectores SMP pueden incluso alcanzar 40GHz), y el enchufe tiene tres formas de interfaz:y ancho liso (incluido el frenado)El montaje de PCB, el montaje de cable y los adaptadores de serie proporcionan una solución de interconexión para aplicaciones de tabla a tabla, blind mate y rack y panel, manteniendo la densidad del paquete.Es adecuado para instalaciones modulares de alta fiabilidad.
Especificación
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia central | El conductor externo | ≤ 4 mΩ |
| Conducción central | ≤ 26 mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
Dibujo detallado
Aplicaciones
El conector SMP se utiliza ampliamente en varias aplicaciones, como desempeñar un papel importante en módulos coaxiles miniaturizados de alta frecuencia y aplicaciones de alta velocidad de datos, a menudo utilizados en antenas,instalaciones de banda anchaEn resumen, el conector SMP desempeña un papel importante en el embalaje denso de aplicaciones de RF/microondas debido a sus características únicas.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 1.000 tipos deConector herméticamente sellado SMPPara la elección, si no se encuentra el producto que está utilizando, póngase en contacto con nosotros para catálogos completos.
Características y beneficios
| con un contenido de aluminio superior a 10 ppm |
| Subminiatura |
| CC a 40 GHz |
| Tamaño compacto |
| Acoplamiento por empuje o por encendido |
| Desprendimiento total, desprendimiento limitado y ancho liso |
| Conector de montaje de PCB y cable |
| Opción masculina y femenina, recta y ángulo derecho |
| Las versiones de montaje de cables para materiales flexibles y semirrígidos |
| Tipo normal y hermético, montaje con brida y montaje con rosca |
