Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | SMP RF Conector coaxial | Certificado: | CE ROHS ISO-9001-2015 |
|---|---|---|---|
| Duración de vida: | 500 CICLOS | Sexo: | Masculino/enchufe |
| Carrocería: | Es recto. | El material: | Las demás |
| Método del soporte: | soporte del reborde | Galjanoplastia: | Revestimiento con oro |
| Imdepence: | 50ohm | ||
| Alta luz: | Conector RF de latón,Conector RF de mamparo masculino,Conector convexo SMP RF de aislamiento |
||

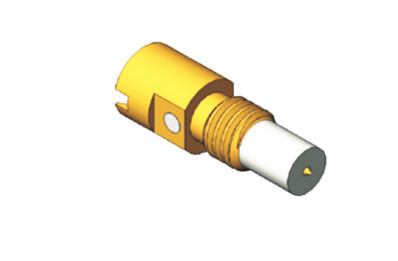

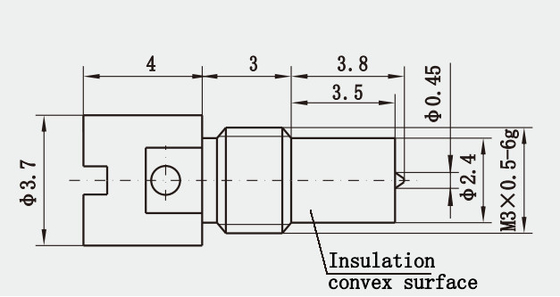

SMP Conector RF de montaje de PCB de mamparo masculino con superficie convexa aislante
La interfaz SMP es un conector compacto similar en tamaño a los conectores MMCX, pero opera en un rango de frecuencia de CC a 40 GHz.La serie de interconexión SMP utiliza adaptadores flotantes de mujer a mujer (comúnmente conocidos como balas) para tableros de apilamiento con conectores de PCB masculinos SMPEste diseño robusto y la capacidad de tolerar la desalineación radial y axial permiten soluciones de interconexión ciega.
1. Rendimiento de alta frecuencia: Los conectores SMP tienen bajas pérdidas de inserción y pérdidas de reflexión en el rango de alta frecuencia, lo que puede soportar la transmisión de datos de alta velocidad y la transmisión de señales de banda ancha.
2Diseño compacto: los conectores SMP son relativamente pequeños en comparación con otros conectores coaxial, adecuados para aplicaciones con espacio limitado.
3. Varias formas estructurales: la interfaz push-in puede satisfacer los requisitos de ensamblaje y prueba rápidos del cliente; la estructura de escape completo del conector SMP tiene una excelente fiabilidad mecánica,satisfacer los requisitos del sistema completo sobre el funcionamiento de vibración y choqueAdemás, los conectores RF de la serie SMP también tienen una variedad de estructuras tales como montaje a través de la pared, montaje de bridas y sinterización de vidrio.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
|
Resistencia central |
El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
