Datos del producto:
Pago y Envío Términos:
|
Nombre del producto: | Hembra de SMP al adaptador femenino del RF | Impedancia: | 50ohm |
---|---|---|---|
Material del cuerpo: | Las demás | El color: | Oro plateado |
Carrocería: | Cuchillo de bala recto cargado | Sexo: | femenino a femenino |
El tipo: | Hembra de SMP del adaptador del RF | Las demás: | Por resorte |
Alta luz: | SMP Conector de RF de mujer a mujer,Conector del adaptador RF recto,Conector RF con carga de resorte |

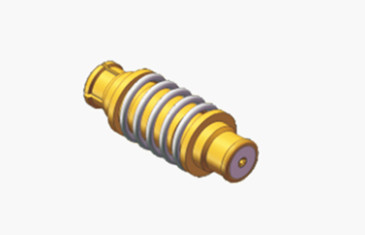

SMP Conector de adaptadores RF rectos cargados con resorte de bala de mujer a mujer
Especificación general del adaptador de conector SMP | ||||
Impedancia
|
50Ω
|
|||
Rango de frecuencia
|
CC~40 GHz
|
|||
Voltagem nominal
|
170VRMS ((al nivel del mar)
|
|||
Dieléctricos Resistencia al voltaje
|
500VRMS ((al nivel del mar)
|
|||
Resistencia al aislamiento
|
≥ 2000MΩ
|
|||
|
El conductor externo
|
Normal≤2,5mΩ, herméticamente cerrado ≤4mΩ
|
||
Conducción central
|
Normal≤6mΩ, herméticamente cerrado ≤26mΩ
|
|||
Rango de frecuencia | CC~18 GHz | 18 a 26,5 GHz | 26.5 ~ 40GHz | |
VSWR para el conector recto |
≤ 125
|
≤ 13 | ≤ 15 | |
VSWR para el conector del ángel derecho | ≤ 13 | |||
VSWR para el adaptador | ≤ 12 | ≤ 13 | ≤ 15 | |
El conductor central | Hombre |
de bronce Sn-P
|
con acero | |
Mujeres |
de bronce de berilio
|
con acero | ||
Contacto elástico
|
de bronce de berilio
|
con acero | ||
Conchas y otras piezas metálicas
|
Acero inoxidable pasivado de latón dorado
|
|||
Las demás
|
Sinterización de vidrio/PTFE/PEI
|
|||
Tasa de fuga para
conector herméticamente sellado
|
1.01325×10-³Las demás³/s
|
El SMP es un adaptador de conector coaxial de RF compacto y de empuje que cuenta con un pequeño factor de forma, un diseño ligero, un excelente rendimiento sísmico y un ancho de banda operativo amplio.Tiene un rango de frecuencia de funcionamiento de hasta 30GHz (nuestros conectores SMP de alto rendimiento pueden alcanzar los 40GHz), y el tapón presenta tres formas de interfaz: desaceleración total, desaceleración limitada y abertura lisa (incluido el frenado).Estas diversas formas de interfaz pueden acomodar el movimiento axial o radial requerido para el acoplamiento ciego en el acoplamiento de banda ancha a conectores de banda anchaEl SMP es ideal para su uso en instalaciones que requieren una alta fiabilidad e intensidad modular.
El catálogo SMP Adapter.pdf

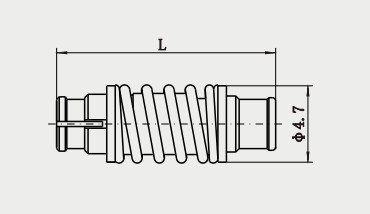

Esquema dibujo de
Adaptador de RF de mujer a mujer
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 1.000 tipos deAdaptadores para hombres y mujeres SMPpara la elección, si no se encuentra el producto que está utilizando,
Por favor, póngase en contacto con nosotros para catálogos completos.
Categoría de producto:
1Conectores de RF, adaptadores (DC a 110 GHz)
2. Los conjuntos de cables de RF y de guía de ondas
3Guía de ondas para adaptadores coaxiles
4Conectores integrados (RF y DC)
5- Conector rectangular de micro (J30J, Micro D-sub)
6. Sellos herméticos de vidrio a metal, cabeceras, filtros (RF y DC)
7. Juntas giratorias de microondas
8Productos ODM
