Montaje de superficie de conector RF de ángulo recto masculino SSMP con retén completo Microstrip

SSMP Male Right Angle RF Connector Surface Mount With Microstrip Full Detent
SSMP Male Right Angle RF Connector Surface Mount With Microstrip Full Detent SSMP Male Right Angle RF Connector Surface Mount With Microstrip Full Detent SSMP Male Right Angle RF Connector Surface Mount With Microstrip Full Detent

Ampliación de imagen :  Montaje de superficie de conector RF de ángulo recto masculino SSMP con retén completo Microstrip Mejor precio

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: ELT (Elite)
Certificación: CE ROHS
Número de modelo: SSMP-JWHD47
Pago y Envío Términos:
Cantidad de orden mínima: 100pcs
Precio: negotiable
Detalles de empaquetado: Cartón estándar de la exportación
Tiempo de entrega: En el plazo de 3 semanas
Condiciones de pago: Western Union, L/C, T/T
Capacidad de la fuente: 1,000,000pcs por mes
Contacto
Descripción detallada del producto
Profundidad del interfaz: 2.11m m Voltaje nominal: 85VRMS*
Material: Latón Enchapado: Oro plateado
Impedancia: 50Ω Rango de frecuencia: DC~60GHz
Interfaz: Muesca llena Esperanza de vida: 500Cycles
Resaltar:

Conector RF de ángulo recto SSMP

,

conector RF de ángulo recto de montaje en superficie

,

conector RF de ángulo recto de detención total

Montaje en superficie de ángulo recto macho SSMP con conector RF de detención completa Microstrip

La interfaz SMPM es una interfaz microminiatura con un rango de frecuencia de CC a 50 GHz.Se usa comúnmente en módulos coaxiales de alta frecuencia miniaturizados y se ofrece en estilos de acoplamiento tanto a presión como a presión.

Los sistemas de acoplamiento de detención total y orificio liso proporcionan niveles respectivos de fuerzas de acoplamiento/desacoplamiento.Esta familia de interconexiones aborda las necesidades de diseño de paquetes pequeños;se puede utilizar como una interconexión altamente blindada para aplicaciones de alta velocidad de datos o en un sistema de placa a placa utilizando un adaptador de bala flotante.Esta bala flotante proporciona un enlace entre pares acoplados que compensan la desalineación radial y axial.



Características

  • Tamaño de paquete pequeño
  • Estilos de acoplamiento a presión y a presión para una instalación rápida
  • Diseños disponibles para configuración placa a placa y cable a placa
Especificación

Características electricas
Impedancia 50Ω
Rango de frecuencia CC ~ 60 GHz
Voltaje nominal 85VRMS*
Dieléctricos Voltaje-resistencia 250VRMS*
Resistencia de aislamiento ≥2000MΩ
Resistencia central conductor exterior Normal≤2mΩ, Sellado≤5mΩ
conductor central Normal≤6mΩ, Sellado≤25mΩ
  CC ~ 18 GHz 18~26,5 GHz 26,5 ~ 40 GHz 40~50 GHz
VSWR ≤1.25 ≤1.3 ≤1.35 ≤1.4
Material y características mecánicas
Director central Masculino Sn-P Bronce/Kovar, Chapado en oro
Femenino Bronce al berilio, Chapado en oro
Contacto elástico Bronce al berilio Chapado en oro
Shell y otras partes de metal

Latón/Kovar chapado en oro

Pasivación de acero inoxidable
aisladores Vidrio sinterizado/PTFE/PEI
Tasa de fuga de producto hermético ≤1.01325×10-3Pa·cm3/s

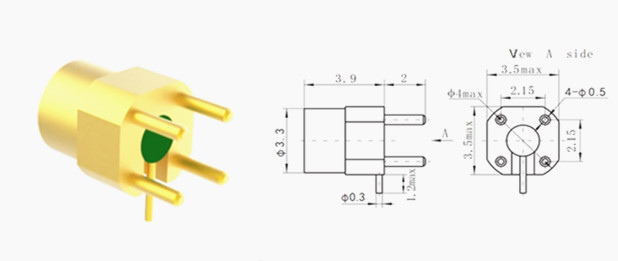

Montaje de superficie de conector RF de ángulo recto masculino SSMP con retén completo Microstrip 0

Solicitud:



  • Antenas
  • banda ancha
  • Inalámbrica
  • Militar
  • Instrumentación
  • Médico
  • Computación cuántica

Catálogo de productos:



Adaptador RF
Adaptador de guía de ondas a coaxial
Conector RF TNC
Conector RF tipo N
Juntas giratorias de microondas
Conjuntos de cables de RF
Conector RF SMA/SSMA
Conector RF SMP/SSMP
Conector RF MCX/MMCX
Conector de la serie J30J
Sellos herméticos de vidrio a metal
Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm)



Detalles del empaque:


* Cartón de exportación estándar
* Según los requisitos de los clientes



NOTA:
Tenemos más de 10.000 tipos deConector SMPM,Si no se encuentra el conector que está utilizando, contáctenos con sus detalles.ls.



Productos relacionados:

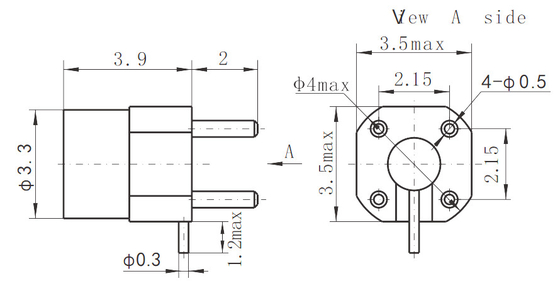

Montaje de superficie de conector RF de ángulo recto masculino SSMP con retén completo Microstrip 1

Conector SSMP macho RA RF interfaz de orificio liso profundidad 2,11mm
