Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Conector de SSMP | Género: | Hembra |
---|---|---|---|
Material: | Latón | Galjanoplastia: | El oro plateó niquelado |
Impedancia: | 50Ω | Gama de frecuencia: | DC~50GHz |
Voltaje clasificado: | 170VRMS* | Resistencia de aislamiento: | ≥2000MΩ |
Alta luz: | Conector del cable SMPM RF,Mini SMP RA Connector,Conector femenino de SMPM RF |
Impedancia del conector 50 Ω de SSMP, configuración ciega del compañero. La serie SMP es uno de los conectores subminiature que más pequeño que SMP. La gama de frecuencia hasta 50 gigahertz. Es de uso general en módulos coaxiales de alta frecuencia miniaturizados y se ofrece en ambos empuje-en y estilos de acoplamiento de resorte. Está disponible en diámetro interior liso, muesca limitada y estilos completos de la muesca. Están incluyendo a la hembra, conector masculino, de ángulo recto, recto.
Características eléctricas | |||||
Impedancia | 50Ω | ||||
Gama de frecuencia | DC~50GHz | ||||
Voltaje clasificado | 170VRMS* | ||||
Voltaje-resistencia de los dieléctricos | 500VRMS* | ||||
Resistencia de aislamiento | ≥2000MΩ | ||||
Resistencia de centro | Conductor externo | Normal≤3.5mΩ, Sealing≤5mΩ | |||
Conductor de centro | Normal≤8mΩ, Sealing≤30mΩ | ||||
DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
Características materiales y mecánicas | |||||
Conductor de centro | Varón | Bronce del sn-p/Kovar, oro plateado | |||
Hembra | Bronce de berilio, oro plateado | ||||
Contacto elástico | El oro del bronce de berilio plateó | ||||
Shell y otras piezas de metal |
Kovar Gold de cobre amarillo plateó Estabilización de acero inoxidable |
||||
Aisladores | Sintering/PTFE/PEI de cristal | ||||
Tarifa hermética de la salida del producto | ≤1.01325×10-3Pa·cm3/s |
Los conectores machos TIENEN AGUJEROS LISOS (SB) PARA LA CONEXIÓN Y LA DESCONEXIÓN FÁCILES, la PARADA LIMITADA (LD) PROPORCIONA UN GRADO DE ESFUERZO de la INSERCIÓN Y del RETIRO, Y EL PUNTO FINAL (FD) requiere una inserción Y un esfuerzo GRANDES del RETIRO. En usos apropiados ciegos, un conector del escudo se señala generalmente como un interfaz de la broche-detrás y el otro como interfaz de desplazamiento de la manga. Esto se asegura de que los restos del adaptador de la bala anclados en el mismo conector del escudo cuando se desconecta la conexión. Los interfaces del punto final (FD) y de la parada limitada (LD) tienen diverso acoplamiento y las fuerzas del desemparejamiento respectivamente. El LD se selecciona generalmente como interfaz rápido para el montaje del PWB o los usos a juego ciegos, mientras que el FD se utiliza principalmente para las conexiones de cable que requieren la alta retención. Los dos interfaces de desplazamiento, el diámetro interior liso (SB) y el mitón del colector (cm), permiten las conexiones reducidas comparadas al interfaz de resorte. El interfaz del allanamiento crea una conexión de desplazamiento que no alinee físicamente con el avión de referencia, permitiendo desalineamientos axiales y radiales. El SB y el cm tienen la misma fuerza del enlace/de la retirada. Sin embargo, el cm se especifica generalmente como configuración del escudo en usos aptos ciegos porque su chaflán amplio de la introducción ayuda a captura la bala y dirigirla en lugar.

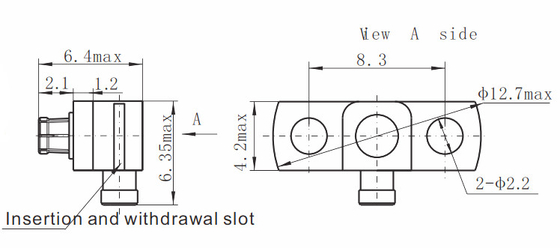

Dibujo detallado
Uso:
* red
* Satcom
* ordenador/LANs
* estación base
* instalaciones al aire libre
* automotriz
* salte la línea para unirse a
* la instalación básica
* radar, microonda
* telecomunicaciones
* comunicación móvil
* instrumentación
* radio, sistema aéreo de la TV
Producto Cataloge:
Adaptador del RF |
Guía de onda al adaptador coaxial |
sellos herméticos del Vidrio-a-metal |
Conector de la serie de J30J |
Juntas rotatorias de la microonda |
Asambleas de cable del RF |
Conector de SMA/SSMA RF |
Conector de SMP/SSMP RF |
Conector de MCX/MMCX RF |
Conector de TNC RF |
Tipo conector de N del RF |
Conectores de la onda de BNC RF ConnectorMillimeter (2.4m m, 2.92m m) |
Detalles de empaquetado:
* cartón estándar de la exportación
* según los requisitos de clientes
NOTA:
Tenemos sobre 10.000 tipos de conector de SMPM, si el conector que usted está utilizando no se encuentra, nos entra en contacto con por favor con sus detalles.
