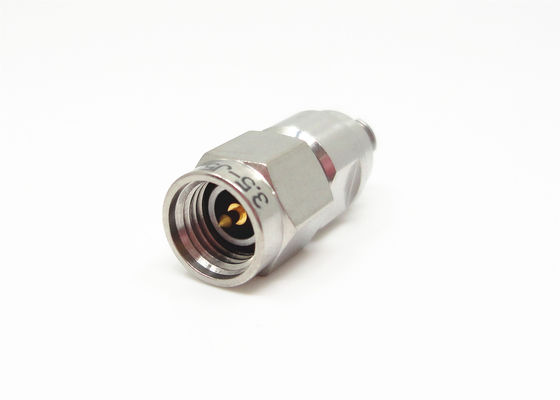

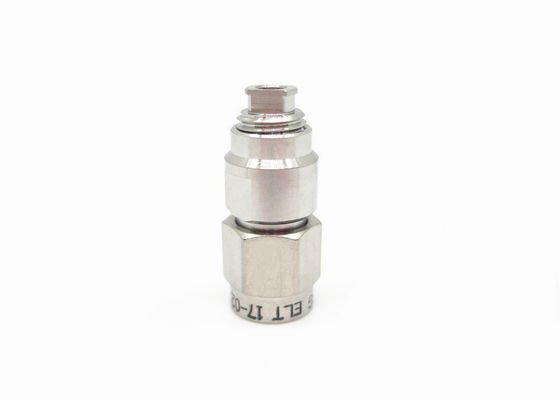

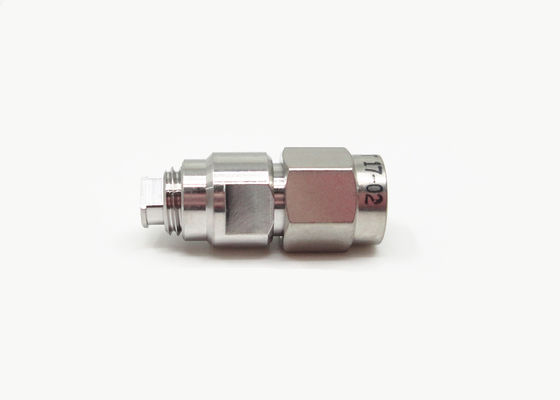

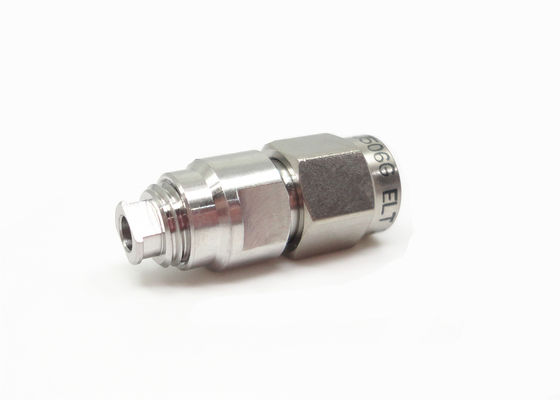

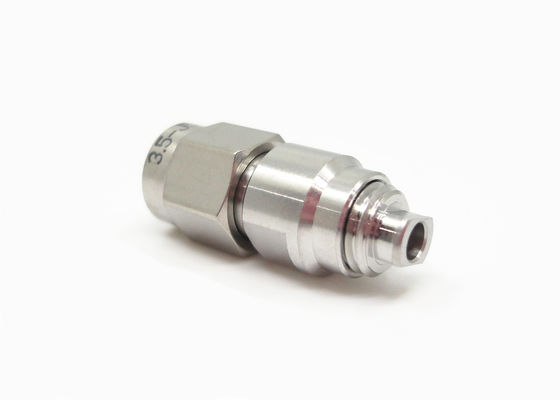

3Conector coaxial RF de acero inoxidable masculino de.5 mm para cable CXN3506 con onda de 3,5 mm

Ampliación de imagen : 3Conector coaxial RF de acero inoxidable masculino de.5 mm para cable CXN3506 con onda de 3,5 mm Mejor precio

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	ELT (Elite)
Certificación:	CE Rohs ISO-9001
Número de modelo:	3.5-J506G

Pago y Envío Términos:

Cantidad de orden mínima:	100
Precio:	Negociable
Detalles de empaquetado:	Cartón estándar de la exportación
Tiempo de entrega:	En el plazo de en 3 semanas
Condiciones de pago:	T/T, Unión Occidental, L/C
Capacidad de la fuente:	10000 pedazos por mes

Contacto

Descripción detallada del producto

Material:	Acero inoxidable	Palabras clave:	Conectores de 3,5 mm
Impedancia característica:	50Ω	Género:	Femenino
Durabilidad:	500 ciclos	Aislante:	PTFE
Solicitud:	La estación de RF/Automotive/Base radia /Satcom/Telecom	Rango de frecuencia:	CC ~ 33 GHz
Resaltar:	3Conector RF de acero inoxidable de 0 , 5 mm , 3Conector de 0

Conector coaxial de RF de onda milimétrica de 3,5 mm para cable

3,5 mmEl conector es un conector de onda milimétrica de uso común, la frecuencia es33 GHz (hasta 36 GHz), use interfaz de aire, puede acoplarse e intercambiarse conSMAserie,Kserie de conectores, con ventajas de gran ancho de banda, alta fiabilidad, se utiliza ampliamente en mediciones de microondas y dispositivos de onda milimétrica.

Características eléctricas
Impedancia	50Ω
Rango de frecuencia	DC~33GHz
Voltaje nominal	335VRMS (Máximo a nivel del mar)
Voltaje de resistencia dieléctrica	1000VRMS (Máximo a nivel del mar)
Resistencia de aislamiento	≥5000MΩ
Resistencia de contacto	Conductor exterior	≤2mΩ
	Conductor central	≤3mΩ
VSMR	≤1.01+0.05f

Dimensión de la interfaz (mm)

3Conector coaxial RF de acero inoxidable masculino de.5 mm para cable CXN3506 con onda de 3,5 mm

Dibujo de esquema:

3Conector coaxial RF de acero inoxidable masculino de.5 mm para cable CXN3506 con onda de 3,5 mm

Materiales y propiedades mecánicas
Conductor interno	Macho	Latón, Chapado en oro
	Hembra	Bronce de berilio, Chapado en oro
Elástico		Bronce de berilio,Niquelado
Carcasa y otros		Latón/Acero inoxidable Chapado en oro/pasivado
Aislante		PEI
Anillo de sellado		Caucho de silicona
Temperatura		-55°C~+125°C
Ciclos de acoplamiento		500
Par de acoplamiento		0.79N·m~1.13N·m
