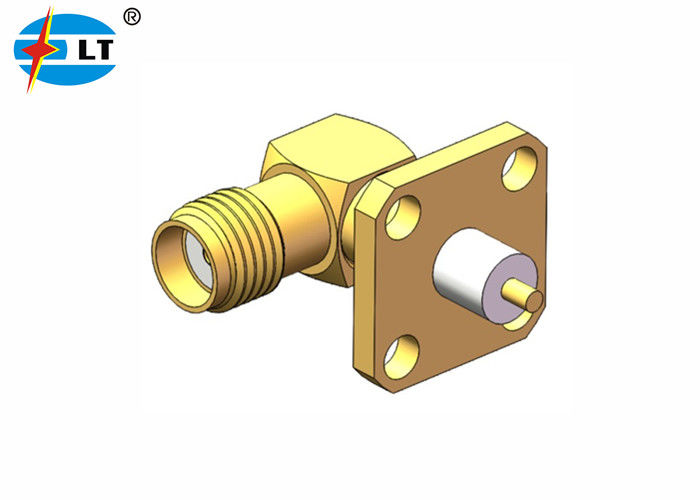

Conector SMA de receptáculo SMA de 4 orificios con brida chapado en oro de 50 ohmios
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | SMA RF Coaxial Connector | Plating: | Gold Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Durability: | 500 Cycles | Application: | Wireless and Satellite Communication |
| Frequency Range: | DC～18GHz | Type: | SMA |
| Resaltar: | Conector para el recipiente de la brida SMA de 50 ohms,Conector SMA de 4 agujeros,recubierto de oro |
||
Conector SMA con brida chapado en oro de 50 ohmios y 4 orificios
Serie SMA es un tipo de conector coaxial de RF mini y de alta frecuencia, desarrollado y producido según el estándar de interfaz de la serie 39012. Con características de pequeño volumen, buen ancho de banda y características eléctricas superiores. SMA es el conector coaxial de RF más utilizado en diferentes campos de la comunicación por microondas y los dispositivos de medición de microondas. El conector de alto rendimiento desarrollado por nuestra empresa puede alcanzar los 20 GHz.
Dimensiones de la interfaz:
Especificación de conectores RF SSMA:
Nota: La especificacióndel modelo se basa en los datos de la hoja de especificaciones del producto.
| Características electrónicas y de materiales | ||||
| Impedancia | 50Ω | |||
| Rango de frecuencia | DC～18GHz | |||
| Voltaje nominal | 335 VRMS (Máximo a nivel del mar) | |||
| Voltaje dieléctrico de resistencia | 1000 VRMS (Máximo a nivel del mar) | |||
| Resistencia de aislamiento | ≥5000MΩ | |||
| Conductor central | Macho | Latón chapado en oro | ||
| Hembra | Bronce de berilio chapado en oro | |||
| Carcasa y otras partes metálicas |
| |||
| Revestimiento del cable | Latón niquelado | |||
| Aislante | PTFE | |||
| Junta tórica | Caucho de silicona | |||
| Durabilidad | 500 ciclos | |||
Ventajas:
√ Amplia selección de conectores (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, etc.), más de 500
trabajadores experimentados con más de 10 líneas de producción
√ Especializado en la fabricación de conectores RF durante más de 20 años
√ Larga y rica experiencia de cooperación con el suministro de componentes para proyectos nacionales
√ Con nuestra propia fábrica de 35.000 m²
√ Reemplazo de Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK, etc. con entrega rápida
√ Precio competitivo
√ Estricto control de calidad (Informe QA), aprobado, ISO9001, ROHS, CE
√ Facturación mensual promedio de 10 millones
√ Pedidos personalizados (ODM) bienvenidos aquí
√ Estamos comprometidos a proporcionar productos de alta calidad a los clientes
Características:
1. El conector SMA RF es de alta calidad y combinaciones rápidas simplemente atornillando dos conectores, sin necesidad de soldadura ni engarzado
2. Los conectores eléctricos SMA se utilizan ampliamente para microondas, antenas e instrumentación de prueba, etc.
3. Los conectores SMA RF están disponibles en versiones de conexión rápida, push-on o interfaz estándar, rectos, en ángulo de 90 grados, así como configuraciones de panel con mamparo o de 4 orificios
4. El conector SMA RF son conectores coaxiales de RF con acoplamiento roscado de tamaño miniatura, a prueba de vibraciones y amplio rango de frecuencia de hasta 18 GHz (nuestros conectores SMA RF pueden ser de 20 GHz)
Más imágenes de
Conector SMA con brida chapado en oro de 50 ohmios y 4 orificios:
Catálogo de productos:
| Adaptador RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF TNC |
| Conector RF tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC Conectores de onda milimétrica (2,4 mm, 2,92 mm) |
| Conjuntos de cables RF |
| Adaptador de guía de onda a coaxial |
| Sellos herméticos de vidrio a metal |
| Conector serie J30J |
| Acoplamientos giratorios de microondas |
NOTA:
Tenemos más de 10.000 tipos de Conectores SMA, si no encuentra el conector que está utilizando, contáctenos con sus detalles.
