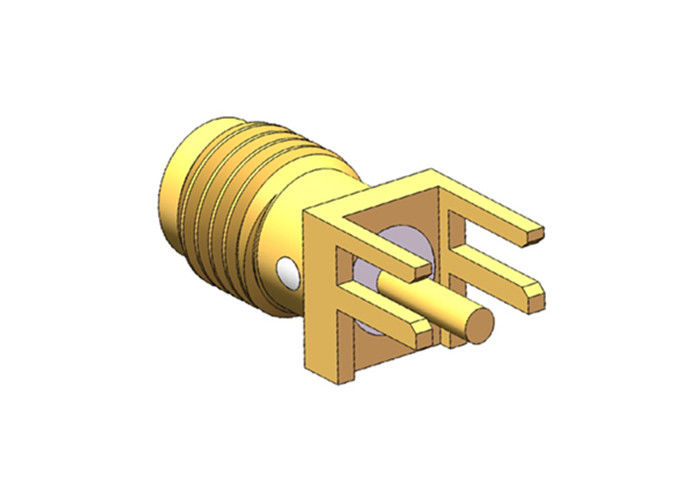

DC al conector Jack Solder femenino del soporte SMA RF del PWB 18GHz
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de RF | Enchapado: | Chapado en oro |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | CE RoHS |
| Dieléctrico: | PTFE | Tipo: | Conector de RF |
| Estilo: | Derecho | Material: | Latón |
| Resaltar: | Conector RF SMA de CC a 18 GHz,Jack hembra SMA de montaje en PCB,Conector RF SMA de soldadura |
||
Conector RF SMA para Montaje en PCB, Jack, Hembra
El TIPO SMA es un tipo de conector coaxial de RF que se aplica ampliamente, con acoplamiento roscado de tamaño pequeño. La impedancia característica es de 50 ohmios. Las características de los conectores son un amplio rango de frecuencia, excelente rendimiento y alta fiabilidad. Se utilizan en conexión con cable de RF o línea de microcinta en circuitos de RF de sistemas WLAN, programas controlados, equipos de microondas y sistemas de comunicación digital. La frecuencia puede ser de hasta 18 GHz utilizando cable semirrígido o semiflexible.
Especificación:
| Interfaz según | IEC60169-15 |
| Impedancia | 50Ω |
| Rango de Frecuencia | DC a 18GHz |
| Pérdida de Inserción | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Resistencia de Aislamiento | ≥5000MΩ |
| Resistencia del Contacto Central | ≤3mΩ |
| Resistencia del Contacto Exterior | ≤2mΩ |
| Ciclos de Acoplamiento | ≥500 |
| Rango de Temperatura | -65-+165℃ |
| Dieléctrico | PTFE |
Dibujo Detallado
También hay otros conectores RF SMA:
Aplicación:
- Inalámbrico
- Antenas
- Banda Ancha
- Instrumentación
- Antenas de arreglo en fase
- Interconexión placa a placa
Catálogo de Productos:
| Adaptador RF |
| Adaptador de Guía de Onda a Coaxial |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Uniones Giratorias de Microondas |
| Conjuntos de Cables RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF BNC Conectores de Onda Milimétrica (2.4mm, 2.92mm) |
NOTA:
Tenemos más de 10.000 tipos deAdaptador,si no encuentra el conector que está utilizando, contáctenos con sus detalles.
