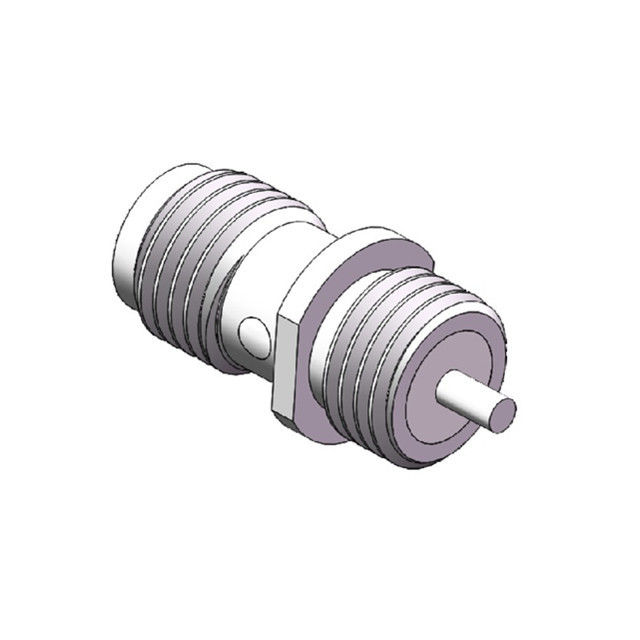

Conector SMA hembra recto conector de mamparo chapado en níquel de 50 ohmios a granel
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Artículo: | SMA RF Conector | Galjanoplastia: | Niquelado |
|---|---|---|---|
| Género: | Hembra | Impedancia: | 50Ω |
| Frecuencia: | DC~18GHz | Curso de la vida: | 500 ciclos |
| Cuerpo: | Latón | Aplicación: | Audio/Vedio/microonda |
| Artículo: | Conector de RF SMA | Enchapado: | Niquelado |
| Solicitud: | audio/vídeo/microondas | ||
| Resaltar: | Conector SMA hembra de mamparo de 50 ohmios,Conector SMA recto chapado en níquel,Conector RF SMA de montaje en mamparo |
||
Conector SMA Hembra Recto con Jack de Mamparo de Níquel de 50Ohm y Plating a Granel
- Los conectores RF SMA están disponibles en versiones de conexión rápida, push-on o interfaz estándar, rectos, de 90 grados, así como en configuraciones de mamparo o panel de 4 orificios.
- El conector RF SMA es de alta calidad y combinaciones rápidas simplemente atornillando dos conectores juntos sin necesidad de soldadura o crimpado.
- Los conectores eléctricos SMA se utilizan ampliamente para microondas, antenas e instrumentación de prueba, etc.
- Los conectores RF SMA son conectores coaxiales RF de acoplamiento roscado con tamaño en miniatura, a prueba de vibraciones y amplio rango de frecuencia hasta 18 GHz (Nuestros conectores RF SMA pueden ser de 20 GHz).
Características Principales:
- Amplia variedad de orientaciones y terminaciones de PCB
- Rango de frecuencia hasta 18 GHz Conectores coaxiales subminiatura
- Uso de una interfaz roscada
- Disponible en niquelado o dorado
- Opciones de material de latón y acero inoxidable
- Disponible en versiones rectas o en ángulo recto
- Con opciones de mamparo, panel de 2 orificios, panel de 4 orificios o sin montaje.
- Amplia gama con variantes macho, hembra y adaptadores.
- Conforme a RoHS
Especificación de conectores RF SMA:
| Interfaz según | IEC60169-15 |
| Impedancia | 50Ω |
| Rango de frecuencia | DC a 18 GHz |
| Pérdida de inserción | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Resistencia de aislamiento | ≥5000MΩ |
| Resistencia del contacto central | ≤3mΩ |
| Resistencia del contacto exterior | ≤2mΩ |
| Ciclos de acoplamiento | ≥500 |
| Rango de temperatura | -65-+165°C |
| Dieléctrico | PTFE |
Aplicación:
- Sistemas de Microondas Telecomunicaciones
- Soluciones 5G
- Sistemas de Medición
- Sistemas de Antenas de Teléfono Móvil WiFi
Más detalles de conectores coaxiales RF SMA:
Catálogo de productos:
| Adaptador RF |
| Conector RF SMA |
| Conector RF SSMP |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF MCX/MMCX |
| Conectores de Onda Milimétrica (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Adaptador de Guía de Onda a Coaxial |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Juntas Giratorias de Microondas |
Producto Relacionado
1. Conectores RF SMA Hembra de Montaje en Mamparo para PCB
2. Conectores Coaxiales RF SMA de Montaje en Brida de 4 Orificios en Ángulo Recto

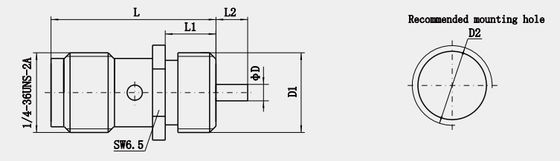

| No. de Modelo, | L | L1 | L2 | D | Nota |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3. Conectores SMA en Ángulo Recto de 50Ω Chapados en Oro de 18 GHz para Soldar en PCB
| No. de Modelo. | L | L1 | Nota |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.Conectores RF SMA Hembra para Soldar en Panel de PCB
| No. de Modelo. | L | D | D1 | Nota |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
NOTA:
Tenemos más de 10,000 tipos deConector SMA, si el conector que está utilizando no se encuentra, contáctenos con sus detalles.
