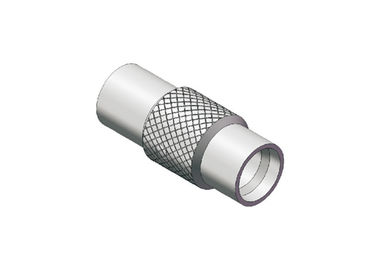

Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

SMP Male to Male RF Adapter Stainless Steel with Limited Detent Smooth Bore
SMP Male to Male RF Adapter Stainless Steel with Limited Detent Smooth Bore SMP Male to Male RF Adapter Stainless Steel with Limited Detent Smooth Bore

Ampliación de imagen :  Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada Mejor precio

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: ELT(Elite)
Certificación: ROHS ISO-9001-2015
Número de modelo: SMP-JJG-LS
Pago y Envío Términos:
Cantidad de orden mínima: 50 PC
Precio: Negociable
Detalles de empaquetado: cartón estándar de la exportación
Tiempo de entrega: En el plazo de 3 semanas
Condiciones de pago: L/C, T/T, Western Union, tarjeta de crédito
Capacidad de la fuente: 300.000.000 PC por año
Descripción detallada del producto
Impedancia: 50 ohmios Nombre de producto: Varón de SMP al adaptador del RF del varón
Galjanoplastia: Apaciguado Material del cuerpo: Acero inoxidable
Género: varón a masculino Tipo: Varón del adaptador de SMP
Interfaz: Muesca limitada, diámetro interior liso Tipo de conexión: En serie
Resaltar:

Varón de SMP al adaptador del RF del varón

,

Conector RF SMP de acero inoxidable

,

Adaptador SMP de detención limitada de orificio liso

Introducción al conector RF SMP

SMP es un adaptador de conector coaxial RF miniatura de tipo push-on, que tiene las características de pequeño volumen, peso ligero, excelente rendimiento sísmico y banda ancha de trabajo, etc.

Frecuencia de operación hasta 30GHz (nuestro producto de alto rendimientoEl conector SMP puede alcanzar 40GHz), y el enchufe tiene tres formas de interfaz con retención completa, retención limitada y eje liso (incluyendo con frenado).

Las diversas formas de interfaz pueden satisfacer el movimiento axial o radial requerido de acoplamiento ciego en el uso conjunto de conectores de banda ancha a banda ancha.

Aplicar para la situación de instalación con el requisito de modular intensiva de alta fiabilidad.


Especificación General para Adaptador de Conector SMP
Impedancia
50Ω
Rango de Frecuencia
DC~40GHz
Voltaje Nominal
170VRMS (a nivel del mar)
Voltaje de Resistencia Dieléctrica
500VRMS (a nivel del mar)
Resistencia de Aislamiento
≥2000MΩ

Resistencia de Contacto
Conductor exterior
normal≤2.5mΩ, sellado herméticamente ≤4mΩ
Conductor central
normal≤6mΩ, sellado herméticamente ≤26mΩ
Rango de FrecuenciaDC~18GHz18~26.5GHz26.5~40GHz
VSWR para conector recto
≤1.25
≤1.3≤1.5
VSWR para conector en ángulo recto≤1.3
VSWR para adaptador≤1.2≤1.3≤1.5
Conductor CentralMacho
Bronce estañado-fósforo
chapado en oro
Hembra
Bronce de berilio
chapado en oro
Contacto Elástico
Bronce de berilio
chapado en oro
Carcasa y otras partes metálicas
Latón chapado en oro, acero inoxidable pasivado
Aislantes
Sinterización de vidrio/PTFE/PEI
Tasa de Fugas para
conector sellado herméticamente
1.01325×10-3 Pa·cm3 /s

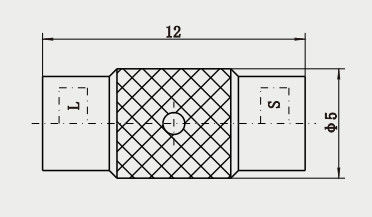

Unidad: mm

Dibujo de Contorno de
Acero InoxidableAdaptador RF SMP Macho a Macho
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP-JJG-LS

SMP macho

adaptador macho a macho, brida de 2 agujeros, acero inoxidable,
L significa retención limitada, S significa eje liso.



Adaptadores RF SMP Macho Hembra Relacionados
1.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP-JFJG

Adaptador SMP macho a macho, brida de 2 agujeros, acero inoxidable,
ambos lados son de retención limitada.


2.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP-JYJ2GAdaptador SMP macho a macho, montaje en mamparo, acero inoxidable,
ambos lados son de retención limitada.


3.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP-JFJ2G-LS

Adaptador SMP macho a macho, brida de 2 agujeros, acero inoxidable,
L significa retención limitada, S significa eje liso.


4.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP-JWFK1X2Adaptador SMP macho a hembra, ángulo recto, dos posiciones, brida de 4 agujeros


5.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP(M)-JYJ1Adaptador SMP macho a macho, sellado herméticamente, ambos lados son de retención limitada.


6.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP(M)-JYJ2-SAdaptador SMP macho a macho, sellado herméticamente, ambos lados son de eje liso.
SMP(M)-JYJ2-FSAdaptador SMP macho a macho, sellado herméticamente, el lado izquierdo es de eje liso, el lado derecho es de retención completa.


7.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloDescripción
SMP-JFJ8-LC

Adaptador SMP macho a macho, brida de 2 agujeros,
L significa retención limitada, C para manopla de receptor.


8.
Varón de SMP al acero inoxidable del adaptador del RF del varón con el diámetro interior liso de la muesca limitada

No. de ModeloL(mm)
SMP-KK5916

Longitud de compresión: 15 mm, el extremo derecho acoplado solo con eje liso.

SMP-KK62T13

Longitud de compresión: 12 mm, el extremo derecho acoplado solo con eje liso.

SMP-KK62T-Y113

Longitud de compresión: 12 mm, el extremo derecho acoplado solo con eje liso.
Resistencia a Niebla Salina 192H

SMP-KK190T12.7

Longitud de compresión: 11.9 mm, el extremo derecho acoplado solo con eje liso.


NOTA:
Tenemos más de 1.000 tipos deadaptadores SMP hembra machopara elegir, si no encuentra el producto que está utilizando,
contáctenos para obtener catálogos completos. Se aceptan dimensiones personalizadas.
