Séptico hermético Conector RF masculino SMPM Conector coaxial SSMP 50Ω Impedancia con microstrip de Chamfer
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Profundidad del compromiso: | 1,4 | Género: | Varón |
|---|---|---|---|
| Material: | Latón, chapado en oro | Galjanoplastia: | Oro plateado |
| Impedancia: | 50Ω | Gama de frecuencia: | DC~50GHz |
| Diámetro del chamfere: | φ2.2 | Interfaz: | Muesca llena |
| Resaltar: | Conector RF SMPM de sellado hermético,Conector coaxial de 50Ω SSMP,Conector SMPM de microrripto de Chamfer |
||

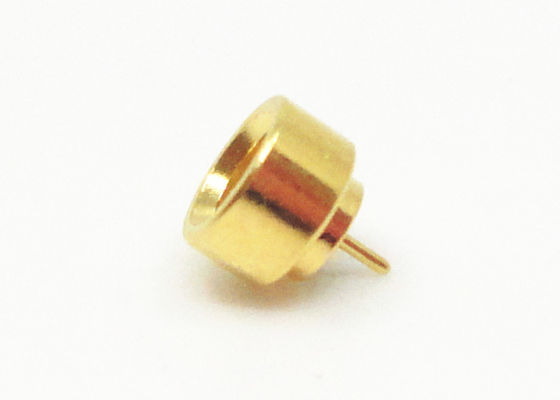

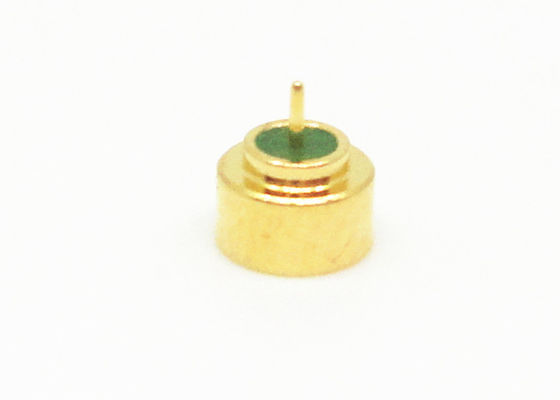

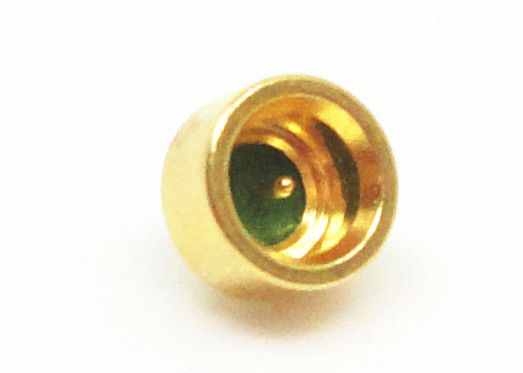

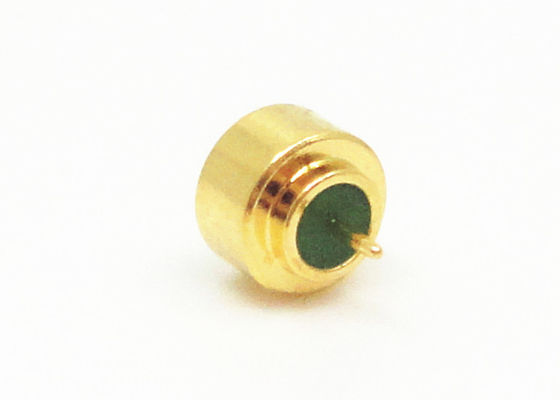

Conector Coaxial RF SMPM Macho Sellado Hermético SSMP Con Impedancia de 50Ω con Microstrip Biselado
SMPM es un conector coaxial RF micro push-in, que se caracteriza por su pequeño tamaño (en comparación con Mini SMP), peso ligero, amplio ancho de banda de trabajo, etc. Es aplicable al uso de acoplamiento de conectores placa a placa en el caso de instalación intensiva modular. El enchufe tiene dos formas de interfaz, a saber, garra completa y orificio roscado.
La interfaz SMPM es una interfaz micro-miniatura con un rango de frecuencia de DC a 50 GHz. Se utiliza comúnmente en módulos coaxiales miniaturizados de alta frecuencia y se ofrece en estilos de acoplamiento push-on y snap-on.
Los sistemas de acoplamiento de retención completa y de orificio liso proporcionan niveles respectivos de fuerzas de acoplamiento/desacoplamiento. Esta familia de interconexiones aborda las necesidades de diseño de paquetes pequeños; puede utilizarse como una interconexión altamente blindada para aplicaciones de alta velocidad de datos o en un sistema placa a placa utilizando un adaptador flotante de bala. Esta bala flotante proporciona un enlace entre los pares acoplados que compensa el desalineamiento tanto radial como axial.
Especificación
| Características Eléctricas | |||||
| Impedancia | 50Ω | ||||
| Rango de Frecuencia | DC~50GHz | ||||
| Voltaje Nominal | 170VRMS* | ||||
| Voltaje Resistencia Dieléctrica | 500VRMS* | ||||
| Resistencia de Aislamiento | ≥2000MΩ | ||||
| Resistencia del Centro | Conductor Externo | ≤5mΩ | |||
| Conductor Central | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| Características Materiales y Mecánicas | |||||
| Conductor Central | Macho | Kovar, Chapado en Oro | |||
| Contacto Elástico | Bronce de Berilio Chapado en Oro | ||||
| Carcasa y Otras Piezas Metálicas |
Kovar Chapado en Oro |
||||
| Aislantes | Sinterizado de Vidrio | ||||
| Tasa de Fuga de Producto Hermético | ≤1.01325×10-3Pa·cm3/s | ||||
Características
Características y Beneficios
Pequeño tamaño del paquete
Estilos de acoplamiento push-on y snap-on para una instalación rápida
Diseños disponibles para configuraciones placa a placa y cable a placa
| No. de Modelo | L(mm) | Tipo de Interfaz | Nota |
| SMP(M)-JHD | 1.3 | Retención completa, sellado hermético | Profundidad de interfaz 1.4mm |
| SMP(M)-JHD-S | Orificio liso | Profundidad de interfaz 1.4mm | |
| SMP(M)-JHD3 | Retención completa, sellado hermético | Profundidad de interfaz 1.4mm | |
| SMP(M)-JHD50 | Retención completa, sellado hermético | Profundidad de interfaz 1.4mm | |
| SMP(M)-JHD41-S | Orificio liso | Profundidad de interfaz 1.4mm | |
| SMP(M)-JHD57-S | Orificio liso | Profundidad de interfaz 1.4mm |
Aplicación:
Antenas
Banda Ancha
Inalámbrico
Instrumentación
Médico
Computación Cuántica
Catálogo de Productos:
| Adaptador RF |
| Adaptador de Guía de Onda a Coaxial |
| Sellos Herméticos de Vidrio a Metal |
| Conector Serie J30J |
| Juntas Giratorias de Microondas |
| Conjuntos de Cables RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF BNC Conectores de Onda Milimétrica (2.4mm, 2.92mm) |
NOTA:
Tenemos más de 10,000 tipos de Conector SMPM, si no encuentra el conector que está utilizando, contáctenos con sus detailes.
