| Nombre de producto: | Asamblea de cable del RF | Galjanoplastia: | Au plateado |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | CE ROHS |
| Tipo de cable: | RG316/U | Modelo: | N-C-KY3/MCX-C-J3 |
| Resaltar: | Cable RF RG316/U N Tipo Hembra,Conector Coaxial RF MCX Macho,Conjunto de Cable RF RG316/U |
||

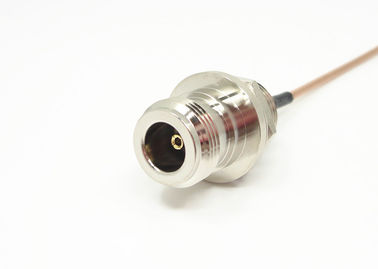

Conjuntos de cables coaxiales de RF RG316/U con conector coaxial RF tipo N hembra a MCX macho
Este conjunto de cables se combina con conectores de precisión fabricados por nuestra empresa y conectores flexibles de cable blando HUBER+SUHNER, con características de amplio ancho de banda, baja pérdida, buena homogeneidad. Se utiliza principalmente en aviónica, radar de barrido electrónico, dispositivos de microondas de RF.
![]()
Especificación:
| Características Eléctricas | ||
| Impedancia Característica | 50 ohmios | |
| Rango de Frecuencia | 0~6GHz | |
| VSWR | ≤1.2Max Dc-5GHz | |
| Tensión de Rigidez Dieléctrica | ≥1000VRMS,50Hz, a nivel del mar | |
| Resistencia Dieléctrica | ≥1000MΩ | |
| Resistencia de Contacto | Conductor central | ≤5mΩ |
| Conductor exterior | ≤2.5mΩ | |
| Material y Características Mecánicas | ||
| Cuerpo |
Latón Niquelado Cobre-berilio Chapado en oro |
|
| Aislante | PTFE | |
| Conductor central |
Bronce fosforado Chapado en oro
|
|
| Durabilidad | Ciclos de acoplamiento ≥500 | |
| Rango de Temperatura | -55-+155°C | |
| Adecuado para cable | RG316/U | |
Aplicación:
* Computadoras/LANs
* Comunicación móvil
* Instrumentación
* Estación base
* Instalaciones exteriores
* Radar, microondas
* Telecomunicaciones
* Instrumentación
* Instalación básica
* Sistema de antena de radio, TV
* Comunicación móvil
Industrial:
-Aeroespacial
-Industrial
-Ferroviario
-Médico
-Espacial
-Telecomunicaciones
-Industrial
-Pruebas y Medición
Dibujo Detallado
![]()
![]()
Ventajas:
√ Rica selección de conectores (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, etc.), más de 500
trabajadores experimentados con más de 10 líneas de producción
√ Especializado en la fabricación de conectores de RF durante más de 16 años
√ Larga y rica experiencia de cooperación con proveedores de componentes de proyectos nacionales como China ShenZhou 9
√ Con nuestra propia fábrica de 35,000 m²
√ Reemplaza Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK, etc. con entrega rápida
√ Precio competitivo
√ Estricto control de calidad (Informe QA), aprobado, ISO9001, ROHS, CE
√ Facturación mensual promedio de 10 millones
√ Pedidos personalizados (ODM) bienvenidos aquí
√ Estamos comprometidos a proporcionar productos de alta calidad a los clientes
La compra de líneas de ensamblaje de cables de microondas listas para usar ofrece importantes beneficios:
• Ensamblaje perfecto, sin rechazos
• No es necesario capacitar al personal de ensamblaje
• Sin inversión de capital para provisiones de ensamblaje
• Cables y conectores perfectamente emparejados de
el mismo fabricante
• Xi'an Elite Electronic garantiza la calidad
Capacidad del taller de ensamblaje:
*Pelado automático
*Pelado automático por láser
*Soldadura con control de temperatura
*Sala limpia
*Marcado láser
Catálogo de productos:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector de RF TNC |
| Conector de RF tipo N |
| Conector de RF MCX/MMCX |
| Conector de RF BNC |
| Conectores de onda milimétrica (2.4 mm, 2.92 mm) |
| Conjuntos de cables de RF |
| Adaptador de guía de onda a coaxial |
| Sellos herméticos de vidrio a metal |
| Conector serie J30J |
Embalaje y entrega:
*Cartón de exportación estándar
*Según los requisitos del cliente
NOTA:
Tenemos más de 10,000 tipos deconector SMP, si el conector que está utilizando no se encuentra, contáctenos con sus detalles.
