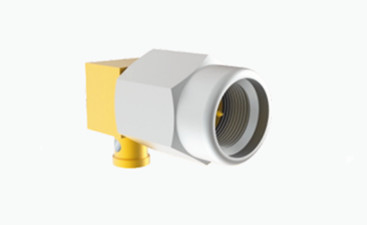

Resistencia a la corrosión SSMA Conector coaxial RF de ángulo derecho masculino de 90° para cable SFF-50-1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector masculino SSMA | El material: | Las demás |
|---|---|---|---|
| El tipo: | Ra | Sexo: | Hombre |
| Paltado: | Revestimiento con oro | Impedancia: | 50 ohm |
| Durabilidad (acoplamientos): | 500 ciclos | Peso: | Aproximadamente 80 ~ 150 g |
| Resaltar: | conector del rf del dinar 7 16,Conectores de cable coaxial |
||
Resistencia a la corrosión SSMA Conector coaxial RF de ángulo derecho masculino de 90° para cable SFF-50-1
El conector coaxial RF de la serie SSMA es una versión aún más compacta del conector SMA, reconocido por su tamaño diminuto, amplio rango de frecuencia y alta confiabilidad.Este tipo de conector se utiliza ampliamente en varios sectores., incluidas las comunicaciones aéreas, aeroespaciales y de microondas.

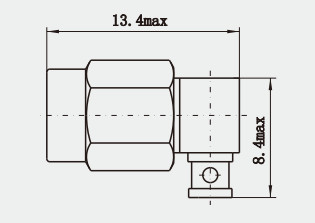

Dibujo del productoResistencia a la corrosión SSMA Conector coaxial RF de ángulo derecho masculino de 90° para cable SFF-50-1:
Características eléctricas
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características electrónicas y materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~18 GHz | |
| Voltagem nominal | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 750 VRMS (nivel máximo del mar) | |
| VRSR | ≤ 13 | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Conducción central | Hombre | Sn-P Bronce Revestido de oro |
| Mujeres | El cobre de berilio Revestido de oro | |
| Conchas y otras partes metálicas | Brasos de cobre de berilio, recubiertos de oro | |
| Acero inoxidable pasivado | ||
| El aislante | PTFE | |
| Anillo de sello | De caucho de silicio | |
| Par de apareamiento | 0.5 -0.7 N.m. | |
Características del producto:
1. Baja VSWR (Voltage Standing Wave Ratio): los conectores SSMA suelen tener valores VSWR muy bajos, lo que indica una alta eficiencia de transmisión y una mínima reflexión de la señal.
2Tipos de género: al igual que otros conectores coaxales, los conectores SSMA vienen en tipos masculinos (plug) y femeninos (receptacle).
3Conexión estable: incluyen mecanismos tales como conexiones roscadas o accesorios de empuje para garantizar un apareamiento firme y repetible.
Aplicación:
1Medición e instrumentación: los analizadores de red, los analizadores de espectro y otros dispositivos de prueba de precisión utilizan conectores SSMA para minimizar la pérdida de señal.
2Industria médica: En los equipos de diagnóstico de alta gama como MRI (imagen de resonancia magnética) y CT (tomografía computarizada), los conectores SSMA se utilizan.
3Sistemas de seguridad: en los sistemas de vigilancia de seguridad, se utilizan para conectar cables de transmisión para cámaras y otros dispositivos de vigilancia.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Podemos suministrar más de 1000 tipos de RF Conectores, si no coincide con su solicitud, por favor póngase en contacto con nosotros.
