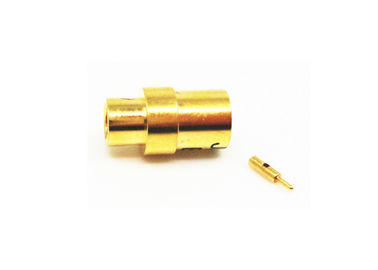

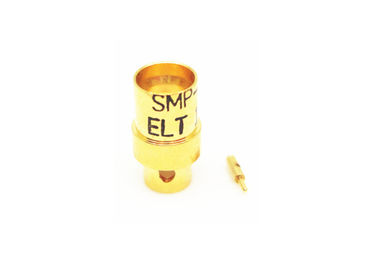

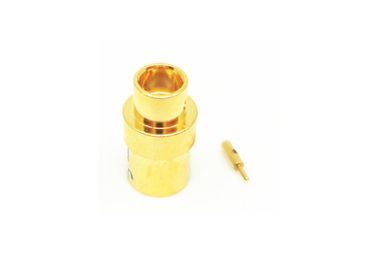

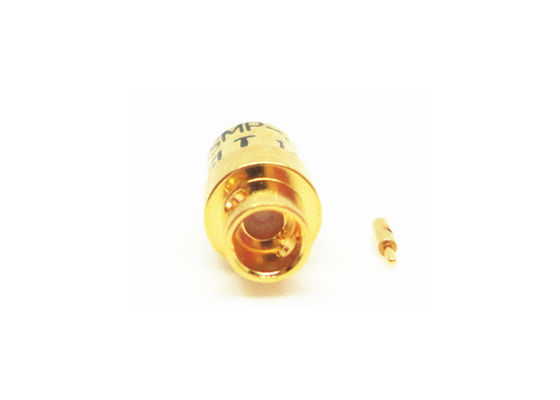

Flexión micro plateada oro 405 del conector de cable coaxial del conector masculino de SMP RF
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector coaxial de RF SMP | Platación: | Revestidos de oro o níquel |
|---|---|---|---|
| Impedancia: | 50Ω | Certificado: | Se aplican las siguientes condiciones: |
| Durabilidad: | 500 ciclos | Modelo: | SMP-J405 |
| Método del soporte: | Blindmate | Sexo: | Mujeres |
| Resaltar: | mini conector del smp,mini conector del rf |
||
Conector de microcable coaxial con conector Flex 405
El SMP es un conector coaxial RF de empuje en miniatura o acoplamiento instantáneo, que tiene los caracteres de tamaño pequeño, peso ligero, excelente rendimiento sísmico y banda ancha ampliamente operativa, etc.Su frecuencia de funcionamiento hasta 30GHz (nuestro producto de conector SMP puede alcanzar 40GHz), y el tapón tiene tres formas de interfaz: desprendimiento completo, desprendimiento limitado y perforación lisa (incluido el frenado).el montaje del cable y los adaptadores de serie proporcionan una solución de interconexión para tablero a tablero, aplicaciones blind mate y rack-and-panel, manteniendo la densidad del paquete.
Especificación
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~40 GHz | |
| Voltagem nominal | 170VRMS* | |
| Resistencia al aislamiento | ≥ 2000MΩ | |
| Dieléctricos Resistencia al voltaje | 500VRMS* | |
| Resistencia central | El conductor externo | Normal ≤ 2,5 mΩ, sellado ≤ 4 mΩ |
| Conducción central | Normal≤6mΩ, sellado≤26mΩ | |
| VRSR | ≤ 13 | |
| Características materiales y mecánicas | ||
| El conductor central | Hombre | Sn-P Bronce, recubierto de oro |
| Mujeres | de acero o de acerocristal, con un contenido de acero o de acerocristal superior al 30% en peso | |
| Contacto elástico | De metal de hierro o de acero | con un contenido de aluminio superior a 10 ppm |
| Conchas y otras piezas metálicas | Acero inoxidable | Revestido de oro pasivación |
| Las demás | Sinterización de vidrio/PTFE/PEI | |
| Tasa de fuga del producto hermético | 1.01325×10-3Pa·cm3/s | |
Características y beneficios
| con un contenido de aluminio superior a 10 ppm |
| Subminiatura |
| CC a 40 GHz |
| Tamaño compacto |
| Acoplamiento por empuje o por encendido |
| Desprendimiento total, desprendimiento limitado y ancho liso |
| Conector de montaje de PCB y cable |
| Opción masculina y femenina, recta y ángulo derecho |
| Las versiones de montaje de cables para cables flexibles y semirrígidos |
| Tipo normal y hermético, montaje con brida y montaje con rosca |
Aplicaciones
- Militar.
- Las antenas
- La banda ancha
- La aviación.
- La banda ancha
- Las telecomunicaciones
- La instrumentación
- La instrumentación
- Antenas de matriz en fase
- Interconexión de tabla a tabla
Dibujo detallado
Catálogo del producto:
| Adaptador de RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Conjuntos de cables RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector de RF BNCConectores de onda milimétrica (2.4 mm, 2.92 mm) |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector SMP, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detallesEs.
