Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | SMA RF Conector coaxial | Platación: | Revestidos de oro |
|---|---|---|---|
| Sexo: | Hombre | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Durabilidad: | 500 ciclos |
| Aplicación: | Antena de microondas RG405 | El material: | Las demás |
| Resaltar: | conector de antena del sma,conector coaxil del sma |
||
La serie SMA es una especie de conector coaxial de alta frecuencia RF mini, que se desarrolla y produce de acuerdo con MIL-C-39012 porLa Comisión consideró que los importes procedentes de China no constituían ayuda estatal.Con características de pequeño volumen, buen ancho de banda, características eléctricas superiores.Es el conector coaxial de RF más utilizado en diferentes campos de comunicación de microondas y dispositivo de medición de microondasEl conector de alto rendimiento desarrollado por nuestra compañía puede alcanzar los 20 GHz.
Ventajas:
1Conexión rápida, interfaz de empuje o estándar, versiones rectas de 90 grados, así como configuraciones de mamparo o panel de 4 agujeros
2- Combinaciones rápidas y de alta calidad mediante la simple atornillación de dos conectores, sin necesidad de soldadura ni de enroscamiento
3Los conectores eléctricos SMA se utilizan ampliamente para microondas, antenas e instrumentos de prueba, etc.
4Los conectores de RF SMA son conectores coaxial de RF de acoplamiento roscado con tamaño en miniatura, a prueba de vibraciones y amplio rango de frecuencia de hasta 18 GHz.

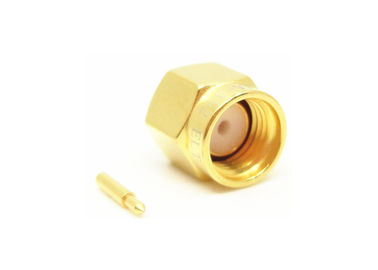

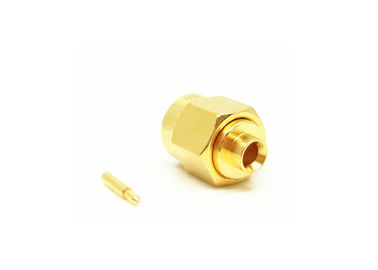

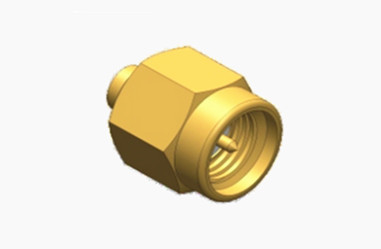

Más fotos de
Conector SMA RF de conector masculino dorado duradero para antena de microondas RG405:

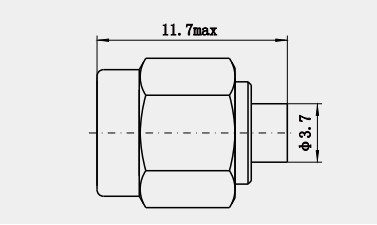

Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~18 GHz | |
| Voltagem nominal | 335VRMS* | |
| Dieléctricos Resistencia al voltaje | Se aplicará el procedimiento siguiente: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor central | ≤ 3,0 mΩ |
| El conductor externo | ≤ 2,0 mΩ | |
| VRSR | ≤ 13 | |
| Características del material y mecánicas: | |||
| El conductor central | Hombre / enchufe | Las demás | Revestidos de oro |
| Mujer/Socket | El bronce de berilio | Revestidos de oro | |
| Contacto resistente | El bronce de berilio | Las demás: | |
| Concha/Cabina | Las demás | Revestidos de oro | |
| Concha/Cabina | Acero inoxidable | Las demás: | |
| El aislante | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Torque de trabajo | 0.79 ~ 1.13 N.m. | ||
| *Otros materiales y recubrimientos pueden ser personalizados | |||
Catálogo del producto:
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
Aplicación:
1Equipo de ensayo y medición:
En equipos electrónicos de prueba y medición, los conectores SMA se utilizan para conectar generadores de señal, analizadores de espectro y otros instrumentos de medición.Sus características de alta precisión y baja pérdida los hacen ideales para equipos de ensayo.
2Automatización industrial:
En los sistemas de control de automatización industrial, los conectores SMA se utilizan para conectar una variedad de sensores y controladores para garantizar una transmisión de datos precisa y en tiempo real.
3Investigación científica:
En la investigación científica, especialmente en los experimentos de física y los equipos de observación astronómica,Los conectores SMA se utilizan para conectar fuentes de señal de alta frecuencia y equipos de recepción para proporcionar transmisión de señal de alta fidelidad.
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
