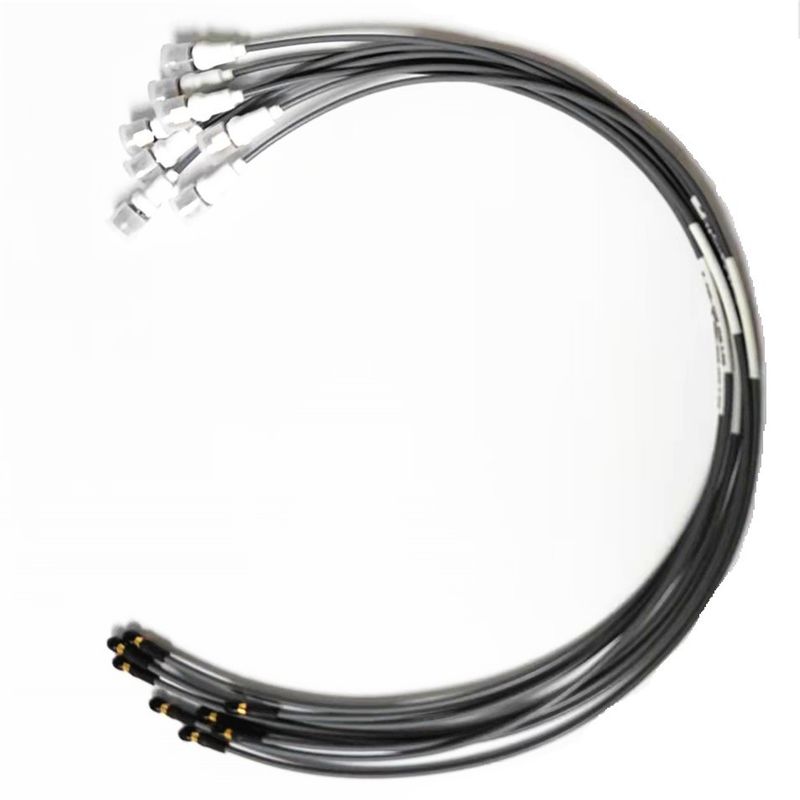

Ensambles de cable RF macho K2.92mm hembra SSMP 500mm
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Níquel | Impedancia: | 50Ω |
|---|---|---|---|
| Certificado: | CE RoH | Longitud de cable: | 500 mm |
| Rango de frecuencia: | 0,04 ~ 40 GHz | Pérdida de inserción: | ≤ 3,2 dB |
| Resistencia de aislamiento: | ≥5000mΩ | Coherencia de fase: | ≤±9° |
| Resaltar: | Asambleas de cable femeninas del RF del varón de SSMP,Asambleas de cable del RF 500m m,Asambleas de cable niqueladas del RF |
||

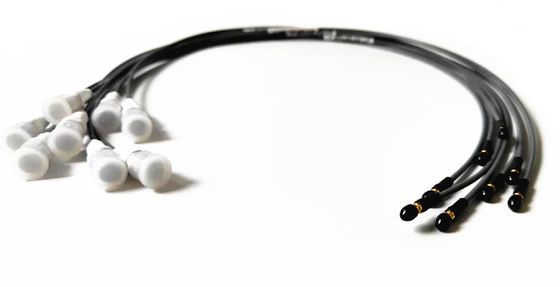

K2.92 Ensambles de cables RF de macho a SSMP hembra L=500mm
La longitud del cable se puede personalizar según los requisitos del cliente.
Además de nuestra oferta estándar, Elite Electronic también ofrece una variedad de opciones personalizadas para estos productos de interconexión, que incluyen diferentes opciones de conectores, cobertura de frecuencia más alta y más baja, pruebas ambientales extendidas, etc. Nuestro equipo de ingenieros dedicados puede ayudar a desarrollar la solución adecuada para las necesidades de su aplicación.
Especificación:
| Características eléctricas | |||
| Impedancia | 50Ω | ||
| Rango de frecuencia | Conectar con cable blando DC~12.4GHz | ||
| Conectar con cable semirrígido DC~18GHz | |||
| Tensión nominal | 335VRMS | ||
| Resistencia dieléctrica a la tensión | 1000VRMS | ||
| Resistencia de aislamiento | ≥5000MΩ | ||
| Resistencia central | Conductor central | ≤3.0mΩ | |
| Conductor exterior | ≤2.0mΩ | ||
| VSWR | ≤1.3 | ||
| Características de material y mecánicas | |||
| Conductor central | Macho | Latón chapado en oro | |
| Hembra | Bronce Sn-P chapado en oro | ||
| Contacto elástico | Bronce berilio niquelado | ||
| Carcasa y otras piezas metálicas | Latón niquelado | ||
| Pasivación de acero inoxidable | |||
| Manga de crimpado | Latón niquelado | ||
| Aislantes | PTFE | ||
| Anillo de sellado | Caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Par de apriete de la conexión | 0.79－1.13N .m | ||
Aplicación:
* Banda ancha
* Instrumentación
* Antenas
* Telecomunicaciones
* Aeroespacial
* Banda ancha
* Instrumentación
* Antenas de matriz en fase
* Telecomunicaciones
* Interconexión de placa a placa

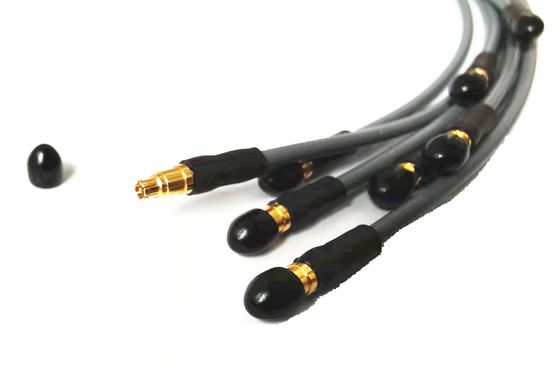

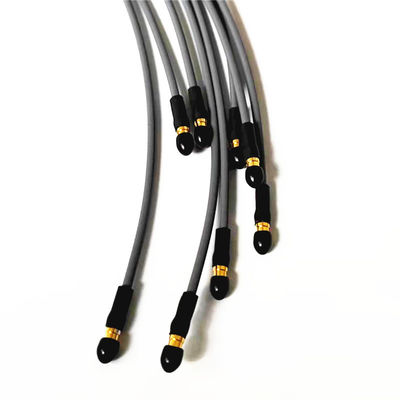

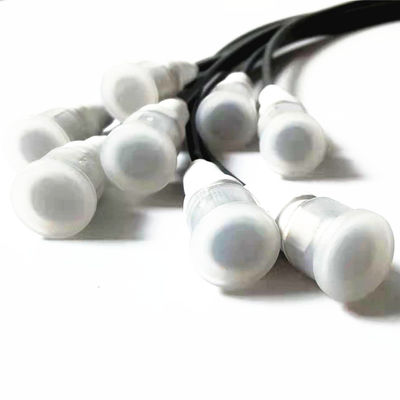

Detalle del producto:
Características
•0-26.5 Ghz
•Opciones de material estándar de latón, latón no magnético y acero inoxidable
•Conectores de lanzamiento final patentados de alta frecuencia y auto-fijación
•Conectores y adaptadores de cable de conexión rápida
Capacidad del taller de ensamblaje:
*Pelado automático
*Pelado láser automático
*Soldadura con temperatura controlada
*Sala blanca
*Marcado láser
Ventajas:
√ Amplia selección de conectores (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, etc.), más de 500
trabajadores experimentados con más de 10 líneas de producción
√ Se especializa en la fabricación de conectores RF durante más de 16 años
√ Tiene una larga y rica experiencia de cooperación con el suministro de componentes de proyectos nacionales como China ShenZhou 9
√ Con nuestra propia fábrica con 35,000㎡
√ Reemplazar Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK, etc. con entrega corta
√ Precio competitivo
√ Estricto control de calidad (Informe de control de calidad), aprobado, ISO9001, ROHS, CE
√ La facturación mensual promedio es de 10 millones
√ Pedidos personalizados (ODM) bienvenidos aquí
√ Estamos comprometidos a proporcionar productos de alta calidad a los clientes
Catálogo de productos:
| Adaptador RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF TNC |
| Conector RF tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
| Ensambles de cables RF |
| Adaptador de guía de ondas a coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas rotativas de microondas |
NOTA:
Tenemos más de 10,000 tipos de conector SMP, si no encuentra el conector que está utilizando, contáctenos con sus detallesls.
