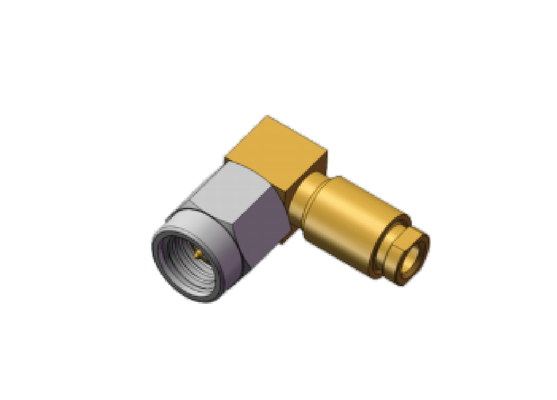

Conector coaxial RF mini SMA macho en ángulo recto SSMA de 50Ω 18 GHz con conductores chapados en oro
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de cable macho SSMA | Modelo: | SSMA-JW506 |
|---|---|---|---|
| Rango de frecuencia: | 0,3MHz-18GHz | Impedancia: | 50Ω |
| DWV: | 750V | Resistencia de aislamiento: | ≥5000MΩ |
| Director central: | Aleación de cobre, chapada en oro. | Conductor exterior: | Aleación de cobre, chapada en oro. |
| Estilo conector: | Ángulo recto | Cable de apareamiento: | CNX3506, MF108A |
| Aisladores: | PTFE | Muestras: | en stock |
Conector coaxial RF mini SMA SSMA de 50Ω 18 GHz para cable CXN3506, MF108A (OD de cable 2,3 mm)
Rendimiento de alta frecuencia hasta 18 GHz
El conector coaxial RF de la serie SSMA es una versión miniaturizada del conector SMA, diseñado para ser un 30% más pequeño y al mismo tiempo mantener excelentes características de rendimiento. Con una interfaz roscada (10-36UNF-2) y una impedancia característica de 50Ω, estos conectores soportan frecuencias de hasta 30 GHz.
Característica principal:
- Diseño compacto: 30% más pequeño que los conectores SMA estándar
- Amplia banda de frecuencia de operación hasta 30 GHz
- Alta fiabilidad para aplicaciones exigentes
- Disponible en múltiples configuraciones: opciones de montaje recto, en ángulo recto, de panel y de brida
- Manguito/barril roscado de acero inoxidable para mayor durabilidad
Interfaz de los conectores coaxiales RF SSMA
Mini conector coaxial RF SMA en ángulo recto para cable, dimensiones:
Número de modelo: SSMA-JW506 (cable de acoplamiento CXN3506, MF108A, OD de cable 2,3 mm)
Número de modelo: SSMA-JW506G-1 (cable de acoplamiento CXN3506, MF108A, OD de cable 2,3 mm)
Aplicaciones
Xi'an Elite Electronics se especializa en soluciones de interconexión sistemática para industrias exigentes, que incluyen:
- Sistemas aeroespaciales y de aviación
- Equipos de navegación y radar
- Sistemas de comunicación
- Instrumentos de medición
- Aplicaciones electrónicas
Embalaje y envío
Cada conector coaxial RF SSMA se empaqueta cuidadosamente para garantizar la protección durante el transporte:
Utilizamos servicios de mensajería fiables para una entrega rápida, proporcionando a los clientes información de seguimiento tras el envío.
Catálogos de otros productos
| Conectores SMA SSMA |
| Conectores SMP SMPM CSMP ASMP |
| Catálogo de conectores mmW (2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm, 0,8 mm) |
| Adaptador RF entre series (SMA a SSMA, SMP a SMPM, SMA a 2,92 mm, SMA a N....) |
| Conectores N TNC TNCA |
| Conectores BMA SBMA |
| Conectores MCX y MMCX |
| Conectores Micro D J30J+J30J+J55A+J55AM+J56J |
| Sellos herméticos de vidrio a metal |
| Ensamblaje de cable coaxial RF |
| Producto personalizado (antenas, filtros, divisores de potencia, acopladores, componentes de guía de onda, accesorios de prueba, módulos de paquete) |
Para obtener más información sobre modelos de productos o especificaciones, consulte nuestro catálogo o póngase en contacto con nuestro equipo de ventas a través de:
