Ahorro de espacio o conector RF de alta frecuencia herméticamente sellado Conector masculino CSMP para soldadura de PCB

Introducción del producto:

Ahorro de espacio o alta frecuenciaConector masculino de RF CSMP para montaje de PCB

El conector RF CSMP, con un conductor central hecho de aleación Kovar chapada en oro, garantiza una transmisión de señal consistente y confiable a través de un amplio rango de frecuencia de 0.04GHz a 40GHz.Esto lo hace ideal para aplicaciones de alta frecuencia que requieren precisión y estabilidad.

Con una resistencia de aislamiento ≥ 2000 MΩ, elEl CSMPEl conector RF minimiza la pérdida de señal y mantiene la integridad de la señal incluso en condiciones difíciles, lo que contribuye a su fiabilidad general y rendimiento en sistemas de RF críticos.

Diseñado con una impedancia nominal de 50Ω, el conector RF CSMP coincide con la impedancia de los componentes conectados,reducción de los reflejos y distorsiones de la señal para una transferencia óptima de la señal y la máxima eficiencia del sistema de RF.

El factor de forma compacto del conector de RF CSMP, también conocido como Supper micro SMP, es más pequeño que el SSMP ((mini smp, smpm), lo que lo hace perfecto para aplicaciones de ahorro de espacio.Su pequeño tamaño permite instalar instalaciones de alta densidad sin comprometer el rendimiento, ofreciendo una solución versátil para los sistemas de RF modernos.

En conclusión, el conector de RF CSMP combina materiales superiores, ingeniería de precisión y capacidades de alto rendimiento, lo que lo convierte en la opción ideal para varias aplicaciones de RF.Ya sea para entornos de espacio limitado o aplicaciones de alta frecuencia, los conectores RF SSMP y CSMP proporcionan una conectividad confiable y una integridad de señal excepcional.

Características:

• La cenamicro SMPDiseño SMP de tipo mini:Ideal para aplicaciones que requieren una solución de conector compacta y ligera.
• Estructuras de alta calidad:Fabricado en Xi'an, China, con un conductor externo de aleación Kovar duradero con chapa dorada, que garantiza una excelente conductividad y fiabilidad.
• Amplio rango de frecuencias:Apto para aplicaciones de alta frecuencia dentro del rango de 0,04 GHz a 40 GHz.
• Selección hermética:Con una temperatura nominal de 1.01325 X 10-3 Pa.cm3/s, proporciona un sello hermético para evitar la fuga de gases o líquidos, lo que lo hace ideal para entornos que requieren una alta protección contra los factores ambientales.
• El aislamiento superior:Aislador de vidrio (verde), que ofrece excelentes propiedades aislantes para un rendimiento confiable en condiciones difíciles.

Parámetros técnicos:

Esquema Dimensión deConector masculino de RF CSMP para montaje de PCB:

Solución de una junta a otra:

El conector masculino CSMP (descanso completo) + el adaptador femenino CSMP + el conector masculino CSMP (borradura lisa)

Aplicaciones:

ElConector CSMP herméticamente selladoes versátil y puede utilizarse en:

• Aeronautica y aeroespacial
• Las telecomunicaciones
• Aviación
• Navegación
• El satélite
• El radar
• Industria y electrónica

Su tamaño en miniatura, amplio rango de frecuencia y sellado hermético lo convierten en una opción confiable para entornos exigentes.

Personalización:

Servicios de personalización de productos para el conector RF CSMP:

Los servicios de personalización de productos están disponibles para el SMP de mini-tipo, el SMP de mini-tamaño y el SMP minimizado.

MOQ: 200 piezas

Embalaje y envío:

Este conector RF CSMP está cuidadosamente empaquetado para garantizar una entrega segura a su puerta.

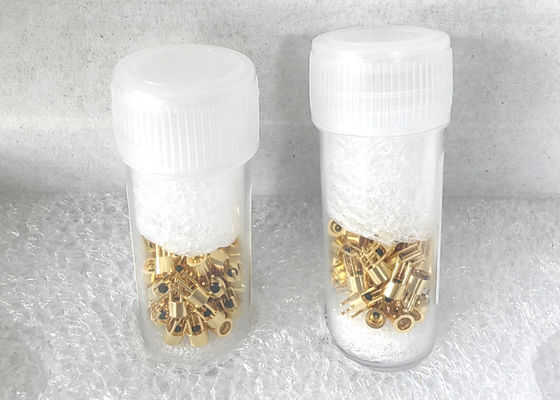

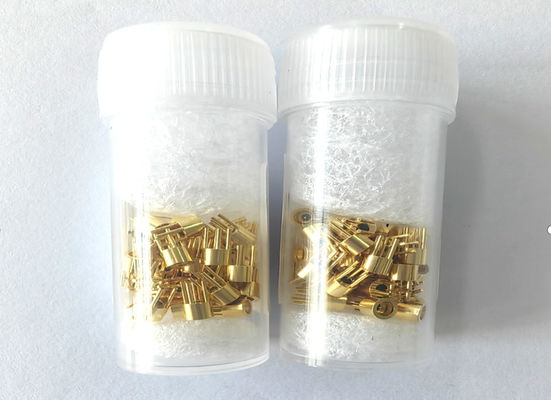

Envase:50pcs/ botella de plástico

Tamaño de la caja exterior:21.5*15.5*12cm (0.040 CBM)

Nota: La caja exterior puede contener dos cajas pequeñas
