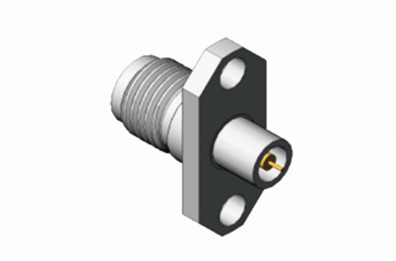

Material de acero inoxidable tipo K 2.92mm RF conector coaxial montaje de PCB

                         Material de acero inoxidable tipo K (2.92mm) Conector coaxial RF montado en PCB

El conector tipo K, también conocido como conector tipo 2.92, es un conector de onda milimétrica de uso común que opera a frecuencias de hasta 40 GHz.Productos de la serie 5 y presenta una interfaz de aireCon su pequeño tamaño, peso ligero, alta frecuencia de uso y conexión confiable, se utiliza ampliamente en varias aplicaciones.

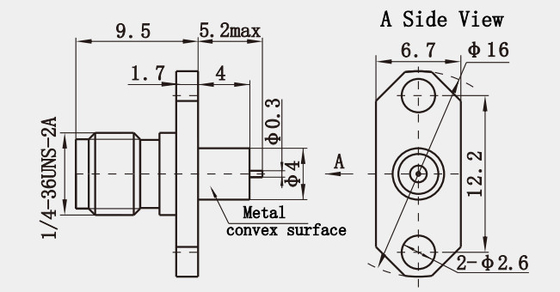

Dibujo de contorno del material de acero inoxidable tipo K (2.92 mm) RF conector coaxial montaje de PCB: ((mm)

Especificación:

Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.

Otros conectores RF de 2,92 mm macho, hembra:

2.

3.

4.

Características:

1. Dieléctrico por aire: A diferencia de algunos conectores que utilizan materiales dieléctricos sólidos, el conector de 2,92 mm generalmente emplea un dieléctrico de aire.Esto minimiza las pérdidas dieléctricas y mejora la integridad de la señal a altas frecuencias.
2. Conexión confiable: El diseño garantiza una conexión segura y fiable, que es esencial para mantener un rendimiento constante en aplicaciones de alta frecuencia.proporcionando una interfaz de contacto estable incluso bajo tensión vibratoria.
3. Compatibilidad: Aunque diseñado principalmente para su aplicación única, el conector de 2,92 mm puede adaptarse a veces para trabajar con otros tipos de conectores como SMA y 3,5 mm,ofreciendo flexibilidad en la integración del sistemaSin embargo, se debe tener cuidado ya que los conectores no compatibles pueden afectar las métricas de rendimiento.

Aplicación:

1. Degradación mínima de la señal: El pequeño tamaño y el dieléctrico de aire reducen significativamente la pérdida y distorsión de la señal, preservando la integridad de la señal a frecuencias más altas donde estos efectos se hacen más pronunciados.
2. Eficiencia del espacio: El factor de forma compacto permite la colocación más cercana de los componentes en los PCB, lo que facilita el diseño de sistemas electrónicos altamente integrados sin comprometer el rendimiento.
3. Durabilidad y fiabilidad: La construcción de latón combinada con un robusto mecanismo de conexión garantiza la fiabilidad a largo plazo incluso en condiciones ambientales adversas comunes en aplicaciones de alta frecuencia,como temperaturas extremas o tensiones mecánicas.
4. Optimizado para el espectro de ondas milimétricas: Diseñado específicamente para funcionar en el rango de ondas milimétricas, el 2.Las características del conector de 92 mm se alinean perfectamente con los requisitos de los sistemas de comunicación modernos y las tecnologías de radar que operan en estas frecuencias.
