K2.92 Conector RF de mamparo femenino para 2 cables semirrígidos / flexibles de 50 ohms de independencia
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Palabras clave: | Conector RF de mamparo | Tipo: | Conector de la onda de milímetro |
|---|---|---|---|
| Platación: | Revestidos de oro | Aplicación: | RF |
| El aislante: | PTFE | El material: | Las demás |
| Sexo: | Mujeres | Impendence: | 50 ohm |
| Resaltar: | K2.92 Conector RF de mamparo femenino,50Ohm Impendence RF Connector |
||

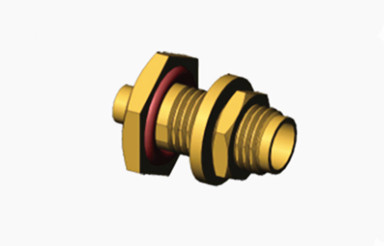

K2.92 Conector coaxial RF de latón con mamparo femenino para cable semirrígido/flexible
Los conectores de tipo 2.92, a menudo denominados "tipo K", son parte integral de la tecnología de ondas milimétricas, capaces de acomodar frecuencias de hasta 40 GHz.Estos adaptadores no sólo permiten la intercambiabilidad con SMA y 3Se destacan por su diseño compacto, bajo peso, mejor rendimiento a altas frecuencias y aseguran una conectividad confiable.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | DC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Características:
1Compatibilidad e intercambiabilidad
Buena compatibilidad: el diseño de los conectores de tipo K considera cuidadosamente la compatibilidad con los conectores SMA y 3,5 mm,alinear las dimensiones internas y externas del conductor para facilitar la transición entre diferentes sistemas.
Intercambiabilidad: aunque los conectores de tipo K son intercambiables con los conectores SMA y 3,5 mm, los usuarios deben tener en cuenta los efectos en el rendimiento al interconectar diferentes tipos de conectores.
2Materiales y artesanía
Construcción de latón: hechos principalmente de latón, los conectores coaxial RF resistentes al agua de latón K2.92 se benefician de las excelentes propiedades mecánicas y resistencia a la corrosión del material,garantizar un funcionamiento estable en entornos adversos.
Fabricación de precisión: el proceso de fabricación preciso de los conectores de tipo K garantiza conexiones confiables y estabilidad a largo plazo,especialmente en la transmisión de señales de alta frecuencia y en condiciones exigentes.
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el método siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
1.
2.
3.
4.
Aplicación:
1Comunicaciones por satélite
Conectividad de alto rendimiento: en el campo de las comunicaciones por satélite, los conectores K2.92 desempeñan un papel clave en la transmisión de señales de los equipos terrestres a los satélites sin pérdidas,garantizando una transmisión de señales de alta fidelidad debido a su excelente rendimiento eléctrico.
Resistente a entornos extremos: para los equipos de satélite que operan en condiciones extremas fuera de la atmósfera, los materiales y el diseño de K2.92 conectores aseguran un funcionamiento estable en condiciones de radiación y variaciones extremas de temperatura.
2Equipo de ensayo y medición
Medición precisa: en el ensayo de circuitos y componentes de alta frecuencia, los conectores K2.92 garantizan la integridad de la señal entre el dispositivo de medición y el dispositivo sometido a ensayo,aumentar la exactitud de los ensayos.
Fuerte compatibilidad: el diseño de los conectores K2.92 es compatible con los conectores SMA y de la serie 3.5mm,permitiendo su uso con diversos equipos de ensayo y ampliando significativamente su rango de aplicación en el campo de ensayo y medición.
