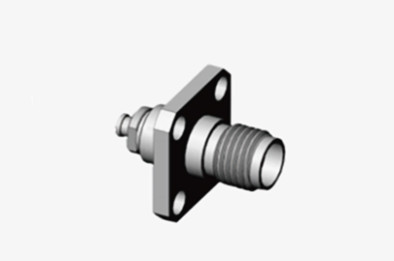

K2.92 mm Conector RF femenino de acero inoxidable coaxial para 1#cable semirrígido/flexible
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| Resaltar: | Conector RF de cable flexible,K2.92 mm Conector RF femenino,Conector RF de acero inoxidable |
||
K2.92 mm Conector RF femenino de acero inoxidable coaxial para 1#cable semirrígido/flexible
El tipo K, también conocido como conector de 2,92 mm, es un conector de onda milimétrica predominante. Puede operar a frecuencias de hasta 40 GHz.es intercambiable con las series SMA y 3Este conector cuenta con un tamaño pequeño, diseño ligero, alta frecuencia operativa y conexiones confiables.

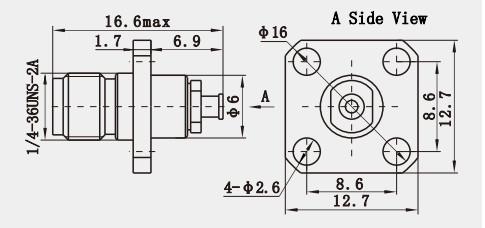

Dibujo de contorno:
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Impedancia | 50 Ω |
| Rango de frecuencia | CC - 40 GHz |
| Nivel de tensión | 250 VRMS (máximo nivel del mar) |
| Válvula de resistencia dieléctrica | 750 VRMS (máximo nivel del mar) |
| Relación de las ondas de tensión en pie VRSR |
≤ 1,05 + 0,005f |
| Resistencia de contacto | Conductor central ≤ 3,0 mΩ |
| El conductor externo ≤ 2,0 mΩ | |
| Resistencia al aislamiento | ≥ 5000 MΩ |
| El conductor interno | Enchufe masculino: latón, dorado |
| Las mujeres: BeCu, dorada | |
| Contacto resistente | BeCu, recubierto de níquel |
| Cuerpo / Concha / Casas | El cobre, recubierto de oro Acero inoxidable, pasivado |
| El aislante | El PEI |
| Envases | El caucho de silicona |
| Temperatura | -55 °C ~ +125 °C |
| Durabilidad | 500 ciclos |
| Torque de trabajo | 0.79 ~ 1.13 N.m. |
Características:
1Intercambiabilidad y compatibilidad:
El diseño tuvo en cuenta la compatibilidad con los conectores SMA y 3.5mm, lo que facilita la interconexión y el reemplazo entre diferentes sistemas y dispositivos.
El diseño del conector permite la interconexión con conectores SMA y 3,5 mm sin transiciones, pero es importante estar al tanto de los posibles cambios de rendimiento y problemas de adaptabilidad.
2Durabilidad y fiabilidad:
El conector K2.92 está diseñado para soportar voltajes de ensayo de hasta 750 V, lo que garantiza la fiabilidad en entornos de alto voltaje.
La durabilidad del conector alcanza los 1000 ciclos, lo que garantiza una fiabilidad y estabilidad a largo plazo.
Aplicación:
1Aplicaciones en el cuidado de la salud y la investigación científica:
En las tecnologías de imágenes médicas, como la radioterapia de microondas y la imagen de onda milimétrica, el conector K2.92 garantiza una transferencia precisa de señal entre dispositivos y sistemas de control.
Las instituciones de investigación dependen de los conectores K2.92 para mantener una alta integridad de la señal durante las comunicaciones de alta frecuencia o el análisis de las propiedades de los materiales.
2Aplicaciones industriales y de automatización:
En la automatización industrial y la robótica de alta velocidad, es necesario transmitir una cantidad significativa de datos de forma rápida y precisa entre las unidades de control y los actuadores.92 conectores aseguran un flujo de datos eficiente en estos sistemas.
Los dispositivos IoT y los sensores inteligentes se utilizan cada vez más en la industria. Estos dispositivos a menudo requieren conectores pequeños y de alto rendimiento para mantener una comunicación de datos continua y estable, y el K2.92 conector satisface estas necesidades.
Otros conectores RF de 2,92 mm macho, hembra
|
Número de la parte
|
Descripción
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de las emisiones de gases de escape.
|
Conector coaxial RF femenino de acero inoxidable de tipo K de 2.92 mm
|
|
Se aplicará el procedimiento siguiente:
|
2Conector coaxial de RF femenino tipo K de 92 mm
|
|
Se trata de un sistema de control de velocidad. |
Conector coaxial RF masculino de acero inoxidable de tipo K de 2.92 mm
|
