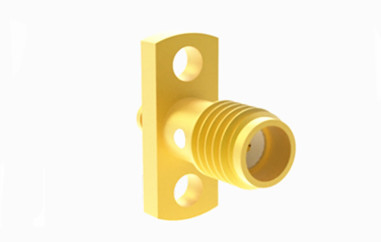

Conector RF Mini SMA femenino de la serie SSMA para cable semi-rígido/flexible 1#
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF de la SSMA | El revestimiento: | Revestimiento con oro |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Durabilidad: | 500 ciclos | Body: | Brass |
| Aplicación: | audio/video/microondas | Tipo: | La SSMA |
| Resaltar: | Conector de RF de mini SMA,Conector de RF SMA de cable flexible,Conector de RF SMA femenino |
||
Conector de RF Mini SMA femenino de la serie SSMA para 1#cable semi-rígido/flexible
El conector coaxial RF de la serie SSMA es una variante aún más compacta del conector SMA, reconocido por sus dimensiones diminutas, amplio rango de frecuencia y alta confiabilidad.Este tipo de conector se utiliza ampliamente en diversos sectores., incluidas las comunicaciones aéreas, aeroespaciales y de microondas.
Características clave:
1Estabilidad ambiental: los conectores SSMA pueden soportar varias condiciones ambientales, incluidos cambios de temperatura, humedad, vibraciones y choques mecánicos.
2Fácil instalación: Su tamaño más pequeño y diseño simplificado hacen que los conectores SSMA sean fáciles de instalar y enrutar en diseños densos o compactos.
3. Opciones de interfaz versátiles: los conectores SSMA están disponibles en diferentes tipos de interfaz, como recta, recta y montado en panel,para adaptarse a diferentes circuitos y diseños de equipos.
Especificación de los conectores SSMA RF:
Nota:La frecuencia del modelo se basa en los datos de la ficha de especificaciones del producto.
| Características electrónicas y materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC ~ 30 GHz | |
| Voltagem nominal | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 750 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Conducción central | Hombre | Las demás partidas de cobre |
| Mujeres | Berilo Bronce recubierto de oro | |
| Conchas y otras partes metálicas | Las demás partidas de cobre | |
| Cubierta de ajuste | Las demás partidas de cobre | |
| El aislante | PTFE | |
| Anillo de sello | De caucho de silicio | |
| Durabilidad | 500 ciclos | |
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
Aplicación:
1Telecomunicaciones: dentro de la infraestructura de telecomunicaciones, los conectores SSMA pueden utilizarse para conectar estaciones base y otros equipos de comunicación.
2Comunicación inalámbrica: en equipos de red inalámbrica como routers inalámbricos y tarjetas de red inalámbricas, los conectores SSMA ayudan a facilitar la transferencia de datos de alta velocidad.
3Industria automotriz: en ciertas aplicaciones automotrices, como los sistemas de comunicación de redes de vehículos, los conectores SSMA se pueden utilizar para garantizar conexiones de señal estables.
Dimensiones de la interfaz:
Producto relacionado
1. Conector de brida de agujero de la serie 2 de micro-músculas SMA (SSMA)
| Número de modelo. | - ¿ Qué? | L1 | L2 | L3 | L4 | D | D1 | D2 | D3 |
| Se aplicarán las siguientes medidas: | 15.6 | 3.2 | 2.7 | 4.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
| Se aplicarán las siguientes medidas: | 11.9 | 0 | 2.2 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| Se aplicarán las siguientes medidas: | 11.1 | 0 | 1.4 | 4.8 | 8.3 | 0.88 | / | 12.3 | 2.4 |
| Se aplicarán las siguientes medidas: | 14.4 | 3 | 1.7 | 4.8 | 8.3 | 0.7 | 4.6 | 12.3 | 2.4 |
| Se aplicarán las siguientes medidas: | 14.6 | 3.2 | 1.7 | 4.8 | 8.3 | 0.3 | 4.6 | 12.3 | 2.4 |
| Se aplicarán las siguientes medidas: | 17.5 | 4 | 3.8 | 5.8 | 8.3 | 0.88 | 4.6 | 12.3 | 2.4 |
2. Conectores de micro-banda KHD (PCB femenino) con mini SMA (SSMA)
| Número de modelo. | Nota |
| La SSMA-KHD |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConectores SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
