Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | SMA RF Conector coaxial | Platación: | Las demás: |
|---|---|---|---|
| Sexo: | Mujeres | Impedancia: | 50Ω |
| Frecuencia: | CC~18 GHz | Aisladores: | PTFE |
| Aplicación: | Microonda | El material: | de acero inoxidable |
| Alta luz: | Conector RF femenino SMA de acero inoxidable,Conector de RF femenino de micro-tiras SMA,Conector de RF femenino de NICLEC |
||
La serie SMA es un conector coaxial RF de alta frecuencia compacto desarrollado y producido de acuerdo con MIL-C-39012.Como uno de los conectores coaxial de RF más utilizados en varios campos de comunicación y equipos de medición de microondas, nuestros conectores SMA de alto rendimiento pueden operar hasta 20 GHz.
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~18 GHz | |
| Voltagem nominal | 335VRMS* | |
| Dieléctricos Resistencia al voltaje | Se aplicará el procedimiento siguiente: | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Resistencia central | El conductor central | ≤ 3,0 mΩ |
| El conductor externo | ≤ 2,0 mΩ | |
| VRSR | ≤ 13 | |
| Características del material y mecánicas: | |||
| El conductor central | Hombre / enchufe | Las demás | Revestidos de oro |
| Mujer/Socket | El bronce de berilio | Revestidos de oro | |
| Contacto resistente | El bronce de berilio | Las demás: | |
| Concha/Cabina | Las demás | Revestidos de oro | |
| Concha/Cabina | Acero inoxidable | Las demás: | |
| El aislante | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
| Torque de trabajo | 0.79 ~ 1.13 N.m. | ||
| *Otros materiales y recubrimientos de acabado pueden ser personalizados | |||

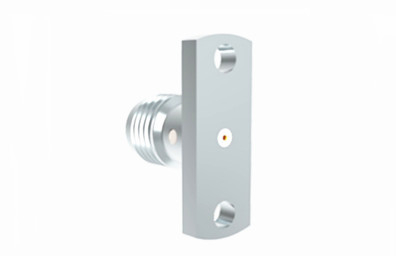

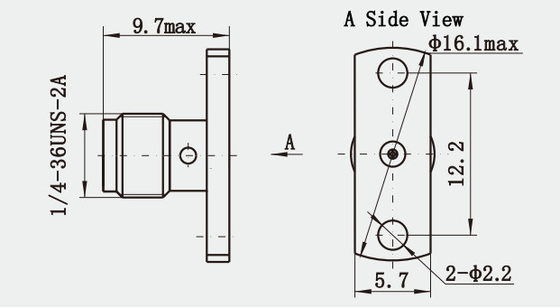

Dibujo y más imágenes de
Conector de RF femenino de acero inoxidable con microfibra:
(Unidad: mm)
Ventajas:
1Excelente rendimiento eléctrico: dentro de su rango de frecuencia de funcionamiento, un conector SMA ofrece una baja pérdida de retorno (buen emparejamiento de impedancia), una baja pérdida de inserción,y una buena relación de onda de tensión de pie (VSWR).
2Estabilidad mecánica: los conectores SMA utilizan un mecanismo de acoplamiento roscado que garantiza una fuerte estabilidad y repetibilidad de la conexión.
3Resistencia a la corrosión: el uso de material de acero inoxidable proporciona conectores SMA con alta resistencia a la corrosión, lo que los hace adecuados para entornos exteriores o hostiles.
Aplicación:
1Sistemas de comunicación por microondas: en los sistemas de comunicación punto a punto y por satélite, los conectores SMA se utilizan para la transmisión de señales de alto rendimiento.
2Equipo de ensayo:Los conectores SMA se encuentran comúnmente en equipos de prueba de RF como analizadores de red y analizadores de espectro porque pueden manejar señales de alta frecuencia sin introducir pérdidas de inserción excesivas.
3Sistemas de radar y navegación: en los sistemas de radar y aplicaciones de navegación GPS, los conectores SMA se pueden usar para conectar antenas y otros componentes de alta frecuencia.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNC Conectores de onda milimétrica (2.4mm, 2.92mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConector, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
