Alta fiabilidad SSMA ((mini SMA) Conectores de mamparo de ángulo recto femenino
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector RF de la SSMA | Impedancia: | 50Ω |
|---|---|---|---|
| Durabilidad: | 500 ciclos | El material: | ALEACIÓN DE COBRE |
| Aplicación: | RF | Resistencia de Aislamiento: | ≥ 5000MΩ |
| Medio aislante: | PTFE | Sexo: | Mujeres |
| Resaltar: | MF108A Conector de cable RF,conector de RF de acero inoxidable SSMA |
||
Alta fiabilidad SSMA ((mini SMA) Conectores de mamparo de ángulo recto femenino
Los conectores coaxales de RF de la serie SSMA son versiones miniaturizadas de los conectores SMA, caracterizados por su tamaño compacto, ancho de banda de frecuencia amplio y alta confiabilidad.Se utilizan ampliamente en varios sectores, como la aviación., aeroespacial, y las comunicaciones de microondas.
Características:
1Tamaño miniaturizado: Los conectores SSMA son más pequeños que sus contrapartes SMA, lo que los hace adecuados para aplicaciones donde el espacio es de primera.
2Ancho de banda de frecuencia amplia: Los conectores SSMA están diseñados para operar en una amplia gama de frecuencias, que generalmente admiten hasta 18 GHz o incluso más.
3Alta fiabilidad: Estos conectores están diseñados para mantener conexiones estables en entornos exigentes, incluidas altas temperaturas y vibraciones.
4Baja pérdida de reflexión: el diseño de los conectores SSMA ayuda a minimizar las reflexiones de la señal, reduciendo las pérdidas y proporcionando un mejor rendimiento.
Especificación de los conectores RF SSMA:
Nota:La frecuencia del modelo se basa en los datos de la ficha de especificaciones del producto.
| Características electrónicas y materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | DC 30GHz | |
| Voltagem nominal | 250 VRMS (nivel máximo del mar) | |
| Dieléctricos Resistencia al voltaje | 750 VRMS (nivel máximo del mar) | |
| Resistencia al aislamiento | ≥ 5000MΩ | |
| Conducción central | Hombre | Las demás partidas de cobre |
| Mujeres | Berilo Bronce recubierto de oro | |
| Conchas y otras partes metálicas | Las demás partidas de cobre | |
| Cubierta de ajuste | Las demás partidas de cobre | |
| El aislante | PTFE | |
| Anillo de sello | De caucho de silicio | |
| Durabilidad | 500 ciclos | |
Aplicación:
1Comunicación inalámbrica: en los enlaces de microondas, la comunicación punto a punto y los sistemas de antenas de estaciones base celulares, los conectores SSMA se utilizan para conectar componentes de RF (frecuencia de radio).
2- Aeroespacial y Aeronáutica:Los conectores SSMA se utilizan en una variedad de sistemas de comunicación y navegación dentro de la industria aeroespacial debido a su alta fiabilidad y capacidad para soportar condiciones extremas.
3Equipo de ensayo: en el equipo de ensayo y medición de RF, los conectores SSMA se pueden utilizar para conectar los instrumentos de ensayo con el equipo en prueba (EUT) u otros componentes de RF.
Catálogo del producto:
| Adaptador de RF |
| Conector de RF SMA |
| Conector RF SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conectores de ondas milimétricas (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |

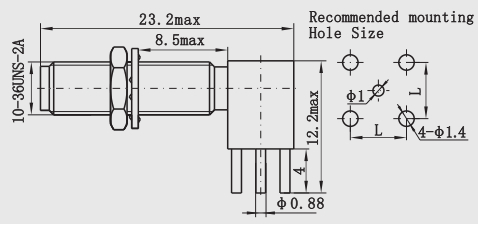

Dibujo de contorno: (Unidad: mm)
Producto relacionado
1.Mini SMA Microstrip Conector de ángulo recto para PCB
| Número de modelo. | Nota |
| Se aplicarán las siguientes medidas: |
2.SConector de microfibra de RF femenino SMA para PCB
| Número de modelo. | Nota |
| Se aplicará el código de seguridad de la SSMA-KHD4 |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 tipos deConectores SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
