Conector de cable SMA RF masculino Conector RF de acero inoxidable con ángulo derecho
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | SMA Male Cable Connector | Impedance: | 50Ω |
|---|---|---|---|
| Dielectric: | PTFE | Type: | RF Connector |
| Application: | RF | Gender: | male |
| Material: | Stainless Steel | Lifespan: | 500 Circles |
| Insulator: | PTFE | ||
| Resaltar: | Conector SMA RF de alta frecuencia,Conector de RF SMA masculino,Conector coaxial de acero inoxidable SMA RF |
||

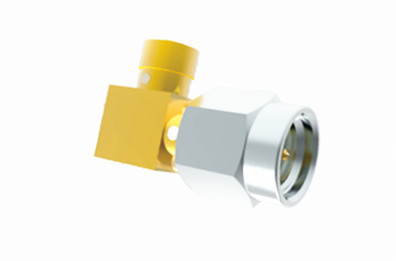

Conector RF SMA Macho en Ángulo Recto de Acero Inoxidable
El conector coaxial RF SMA es un conector coaxial pequeño de alta frecuencia diseñado de acuerdo con MIL-C-39012. Cuenta con ventajas como tamaño compacto, amplio rango de frecuencia, rendimiento mecánico y eléctrico superior y alta fiabilidad. Como el conector coaxial RF más utilizado, se utiliza ampliamente en comunicaciones por microondas, equipos de medición por microondas y otros campos. Los conectores de alto rendimiento desarrollados por nuestra empresa pueden alcanzar frecuencias de hasta 20 GHz.

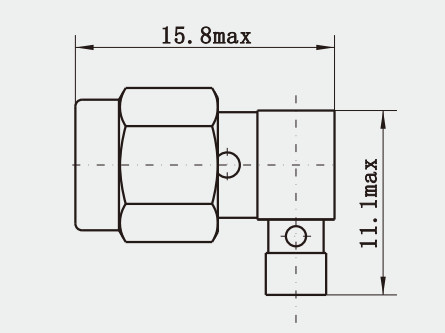

Dibujo de contorno e imagen (mm)
Características eléctricas del adaptador RF SMA
| Impedancia | 50Ω |
| Rango de frecuencia | CC - 18 GHz |
| Tensión nominal | 335VRMS (Máx. a nivel del mar) |
| Tensión de resistencia dieléctrica | 1000 VRMS (Máx. a nivel del mar) |
|
VSWR (Relación de onda estacionaria de tensión) |
≤ 1.3 |
| Resistencia de contacto |
Conductor central ≤ 3.0 mΩ Conductor exterior ≤ 2.0 mΩ |
| Resistencia de aislamiento | ≥ 5000 MΩ |
Otros adaptadores RF SMA Macho Hembra a SMA Macho Hembra en serie
|
Número de pieza
|
Descripción
|
|
SMA-KJK
|
Adaptador SMA hembra a macho a hembra
|
|
SMA-JJ
|
Adaptador SMA macho a macho
|
|
SMA-JWK1C
|
Adaptador SMA macho en ángulo recto a hembra
|
|
SMA-JWJ
|
Adaptador SMA macho a macho
|
|
SMA-KK2 |
Adaptador SMA macho a macho
|
|
SMA-KYFK
|
Adaptador de mamparo SMA hembra a hembra
|
1.
2.
3.
4.
5.
6.
Aplicación:
| Red | Satcom |
| Ordenador/LAN | Ordenador/LAN |
| Comunicación móvil | Instrumentación |
| Estación base | Comunicación móvil |
| Instalaciones exteriores | Radar, microondas |
| Telecomunicaciones | Instrumentación |
| Automoción | Unión de línea de salto |
| Instalación básica | Sistema de antena de radio y televisión |
Características:
Tamaño compacto: SMA significa "SubMiniatura versión A", que se refiere a su pequeño tamaño, lo que lo hace ideal para aplicaciones donde el espacio es limitado.
Conectividad fiable: Los conectores SMA utilizan un mecanismo de acoplamiento roscado que proporciona una conexión física segura, lo que garantiza una transmisión de señal estable.
Opciones de montaje versátiles: Los conectores SMA vienen en versiones en ángulo recto y rectas, que ofrecen montaje en brida o mamparo, y están disponibles con contactos de crimpado o soldadura para adaptarse a diferentes requisitos de aplicación.
Materiales de alta calidad: La carcasa de un conector SMA suele estar hecha de acero inoxidable SU303 o latón y está chapada en oro para garantizar una buena conductividad eléctrica y resistencia a la corrosión.
Especificaciones técnicas específicas: Los conectores SMA tienen una impedancia característica de 50Ω y rangos de frecuencia bien definidos, lo que ayuda a los usuarios a seleccionar los conectores apropiados para sus necesidades técnicas específicas.
Taller y Exposición
NOTA:
Tenemos más de 10.000 tipos de Adaptadores de conectores RF, si no encuentra el conector que está utilizando, póngase en contacto con nosotros con sus detalles.
