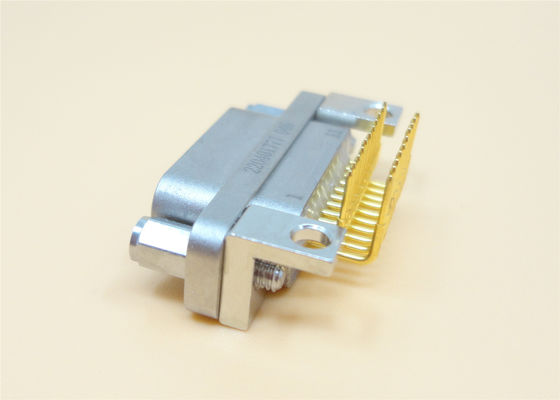

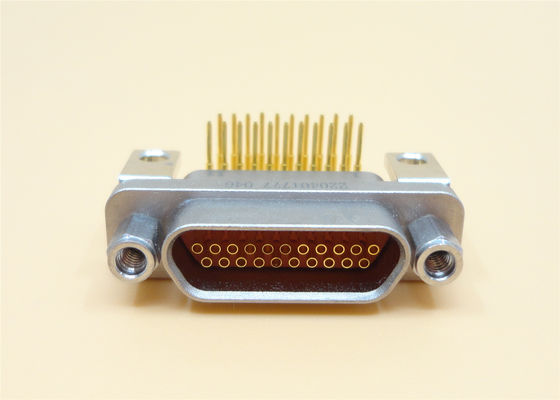

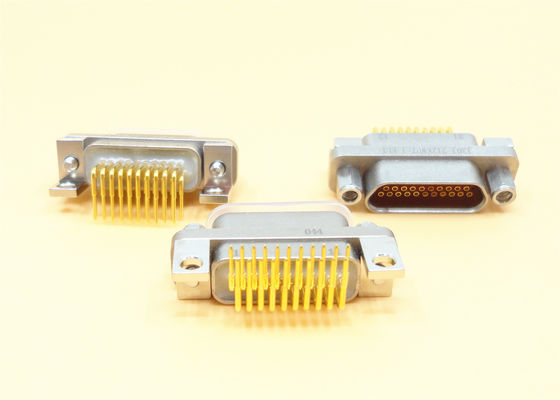

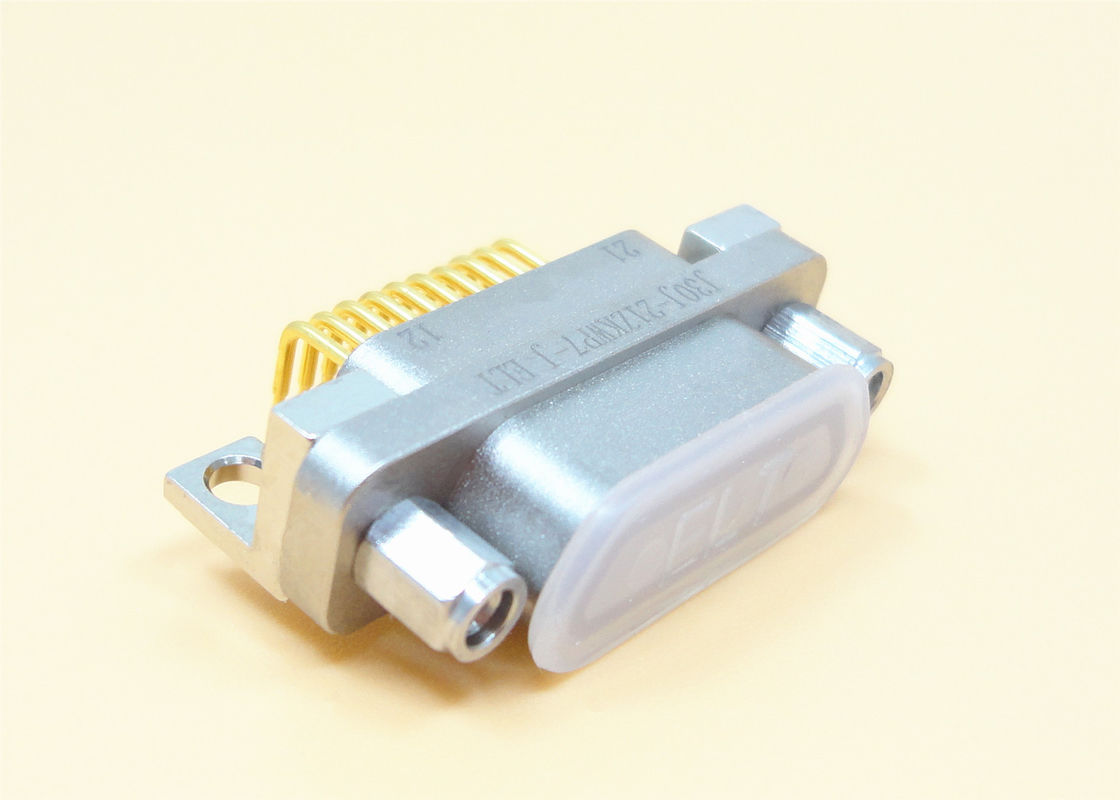

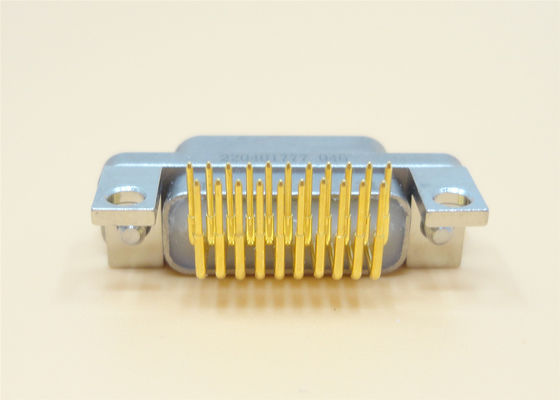

Ángulo recto conector de la serie J30J Micro-D / D-Subminatura 21 pines

Ampliación de imagen : Ángulo recto conector de la serie J30J Micro-D / D-Subminatura 21 pines Mejor precio

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	ELT
Certificación:	CE, ROHS
Número de modelo:	J30J-21ZKWP7-J

Pago y Envío Términos:

Cantidad de orden mínima:	5pcs
Precio:	Negociable
Detalles de empaquetado:	Cartón estándar de la exportación
Tiempo de entrega:	En el plazo de en 3 semanas
Condiciones de pago:	L/C, T/T, Western Union
Capacidad de la fuente:	35000pcs/year

Contacto

Descripción detallada del producto

Cáscara:	Aleación de aluminio	Pin de contacto:	21
Material:	Metal	Espaciamiento entre contactos:	1.27m m
Área de sección:	0.1-0.15 mm2	Estándar:	MIL-DTL-83513
Tipo de contacto:	micro pin de torsión, recubierto de oro	Nombre del producto:	J30J, Mirco-D, D-sub, MDM
Tipo:	Ángulo recto	ceritification:	ROHS ISO-9001-2015
Resaltar:	Conector micro-d de la serie de J30J , 21 conector de los pernos MDM , Conector de D Subminature MDM

Conector Micro-D Rectangular en Ángulo Recto J30J de 21 Pines MDM para PCB

El producto micro-d rectangular j30j es equivalente a los productos de la serie MDM americana. La carcasa está hecha de aleación de aluminio y la separación entre contactos es de 1,27 mm. Este conector j30j es adecuado para un área de sección transversal del núcleo del cable de 0,1-0,15 mm cuadrados. El rendimiento de este producto cumple con gjb2446a (Especificación general para conectores eléctricos rectangulares con carcasa micro polarizada), que es equivalente a mil-dtl-83513, y se divide en ordinario (carcasa) y mejorado (carcasa). Tiene las características de un pequeño espacio de instalación, peso ligero, conexión confiable, buen blindaje electromagnético y resistencia sísmica, y se utiliza ampliamente en equipos e instrumentos electrónicos con requisitos de espacio reducido.

Los conectores comunes incluyen 6 subseries: conector de contacto de crimpado, conector de contacto de soldadura, conector PCB n-en línea, conector PCB n-j en línea, conector PCB w en ángulo recto y conector PCB W-J en ángulo recto.

Disposiciones de Contactos
(Vista Frontal de la Inserción de Pines)

Ángulo recto conector de la serie J30J Micro-D / D-Subminatura 21 pines 0

Especificación:

Clasificación de Corriente	3A
Clasificación de Voltaje	300V
Resistencia de Aislamiento	≥ 5000 MΩ
Durabilidad	500 ciclos
Tensión de Resistencia Dieléctrica	800
Temperatura Ambiental	-55℃ ~ + 125℃
Humedad Relativa	hasta 95% a +40℃
Vibración	10Hz~ 2000Hz 196m/S²
Aceleración total RMS	23.1G
Impacto	735m/S²

Dimensión ExteriorDibujo

N.º de Modelo	A	B
J30J-9ZKW-J	19.6	14.35
J30J-15ZKW-J	23.5	18.2
J30J-21ZKW-J	27.4	22
J30J-35ZKW-J	29.8	24.5
J30J-31ZKW-J	33.6	28.3
J30J-37ZKW-J	37.4	32.2
