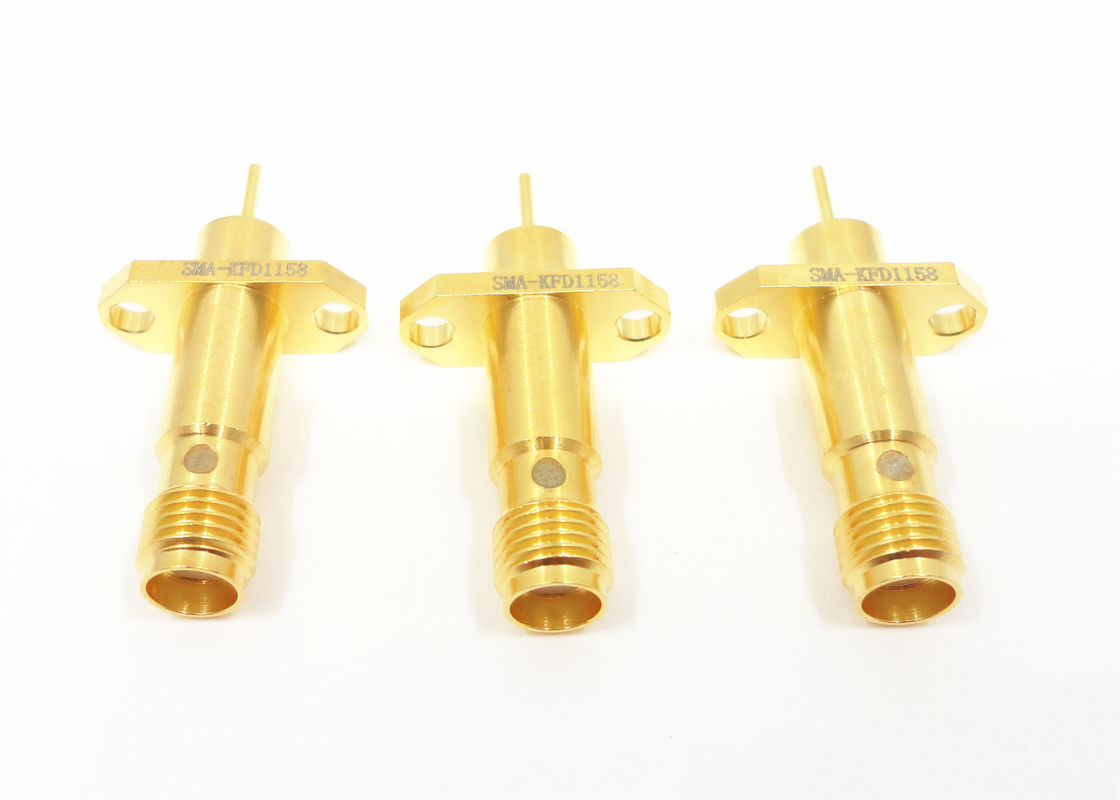

Montaje de brida de 2 agujeros de mujer SMA con conector de alfiler de banda larga
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Enchapado: | Chapado en oro | Impedancia: | 50Ω |
|---|---|---|---|
| Frecuencia: | CC~18 GHz | Vida: | 500 ciclos |
| Cuerpo: | Latón | Tensión nominal: | 335VRMS |
| DWV: | 1000Vrms | Aisladores: | PTFE |
| Resaltar: | 2 conector del agujero SMA RF,Conector del soporte SMA RF del reborde,Microcinta Pin Connector del soporte del reborde |
||

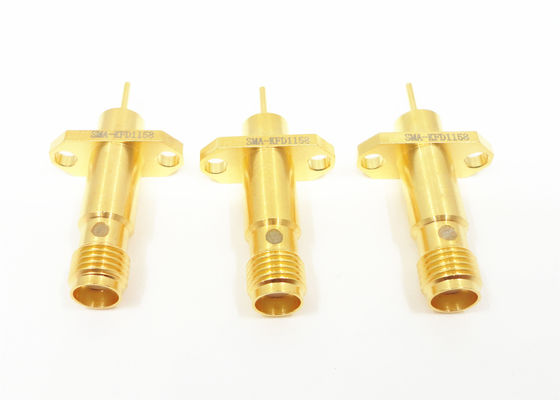

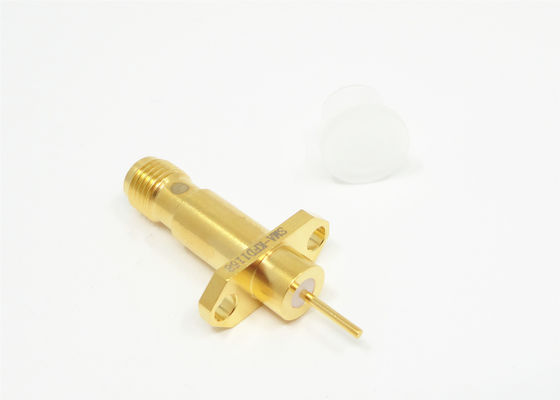

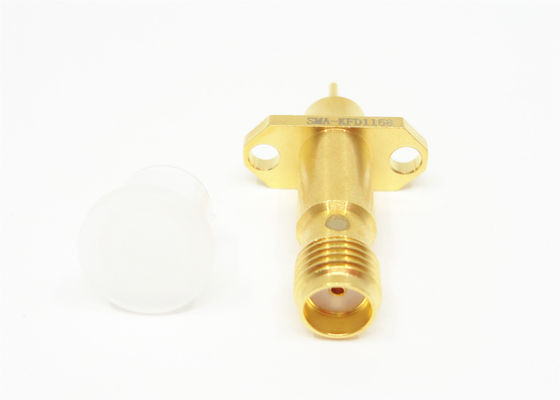

Conector SMA hembra de tamaño personalizado con montaje de brida de 2 orificios y conector de pin de microcinta largo
Las especificaciones a continuación son especificaciones generales para todos los conectores SMA. Las especificaciones específicas para VSWR, pérdida de inserción y fuga de RF para cada conector están disponibles en nuestra fábrica previa solicitud.
Conectores SMA son conectores coaxiales de RF de alta frecuencia y tamaño pequeño desarrollados de acuerdo con MIL-C-39012. Tiene las ventajas de tamaño pequeño, banda de frecuencia amplia, rendimiento mecánico y eléctrico superior, alta confiabilidad, etc. Es el conector coaxial de RF más utilizado. Ampliamente utilizado en equipos de comunicación y medición de microondas y otros campos. Esta serie de conectores de alto rendimiento desarrollados por nuestra empresa puede alcanzar una frecuencia de hasta 20 GHz.
Características principales:
- Diseños de alta resistencia para entornos hostiles
- El mecanismo de acoplamiento roscado ofrece confiabilidad para diseños robustos
- Ideal para aplicaciones de alta frecuencia
- Dibujo de contorno:
Especificación de conectores SMA Rf:
| Características electrónicas y de materiales | ||
| Impedancia | 50Ω | |
| Rango de frecuencia | CC~18GHz | |
| Tensión nominal | 335VRMS (Máximo a nivel del mar) | |
| Resistencia dieléctrica a la tensión | 1000VRMS (Máximo a nivel del mar) | |
| VSWR | ≤1.3 | |
| Resistencia de aislamiento | ≥5000MΩ | |
| Conductor central | Macho | Latón chapado en oro |
| Hembra | Bronce berilio chapado en oro | |
| Carcasa y otras partes metálicas | Latón chapado en oro | |
| Acero inoxidable pasivado | ||
| Vaina del cable | Latón niquelado | |
| Aislante | PTFE | |
| Anillo de sellado | Caucho de silicona | |
| Par de apriete | 0.79 -1.13 N.m | |
Aplicación:
- Aeronáutica civil y militar
- Telecomunicaciones de sistemas de microondas
- Equipos militares, espacio
- Soluciones 5G
- Sistemas de medición
- Sistemas de antenas WiFi para teléfonos móviles
Catálogo de productos:
1. Conectores RF, adaptadores (CC a 110 GHz)
2. Conjuntos de cables RF y de guía de ondas
3. Adaptadores de guía de ondas a coaxiales
4. Conectores integrados (RF y CC)
5. Conector micro rectangular (J30J, Micro D-sub)
6. Sellos herméticos de vidrio a metal, cabezales, pasamuros (RF y CC)
7. Juntas rotativas de microondas
8. Cargas de RF, terminaciones (TNC, SMA, SSMA, SMP, SSMP, N, K2.92 mm)
9. Productos ODM
Producto relacionado
1.
| Número de modelo | L | L1 | L2 | L3 | L4 | L5 | D | Nota |
| SMA-KHD2 | 4 | 4.1 | 1.5 | 6.1 | 6.1 | 4.5 | 1.3 | Conector RF SMA hembra para PCB |
| SMA-KHD3 | 4 | 4 | 2.2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD5 | 4.5 | 4.6 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD12 | 4 | 2.5 | 2.5 | 6.7 | 6.7 | 4.7 | 1.3 | |
| SMA-KHD16 | 4.8 | 4.8 | 1.6 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD100 | 4 | 4 | 2 | 6.7 | 6.7 | 4.7 | 0.8 | |
| SMA-KHD102 | 4.7 | 4.6 | 1.1 | 8 | 9.5 | 7.5 | 0.8 | |
| SMA-KHD104 | 4.5 | 1.2 | 1 | 8 | 8 | 6 | 0.8 |
2.
| Número de modelo | L | D | D1 | Descripción |
| SMA-KHD9 | 2 | 1.3 | 1.4 | Conector RF SMA hembra para PCB |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
3.
| Número de modelo | L | L1 | L2 | L3 | L4 | L5 | L6 | D | Descripción |
|
SMA-KHD19
|
4 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
Conector RF SMA hembra para PCB |
|
SMA-KHD101
|
4.2 | 14.2 | 4.7 | 1.8 | 8 | 9.5 | 7.5 |
Φ0.4
|
|
|
SMA-KHD108
|
4 | 13.5 | 2 | 0.7 | 6.1 | 6.1 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD125
|
4 | 13.5 | 2 | 0.5 | 6.5 | 6.5 | 4.5 |
0.5×0.2
|
|
|
SMA-KHD135
|
3.9 | 13.5 | 2 | 1 | 6.1 | 6.1 | 4.5 | Φ0.4 | |
|
SMA-KHD151
|
3.9 | 13.5 | 2 | 1.6 | 6.1 | 6.1 | 4.5 | Φ0.4 |
NOTA:
Tenemos más de 10,000 tipos de Conector SMA, si no encuentra el conector que está utilizando, contáctenos con sus datos.
