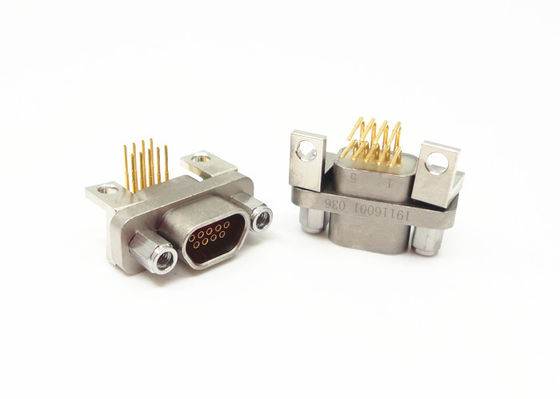

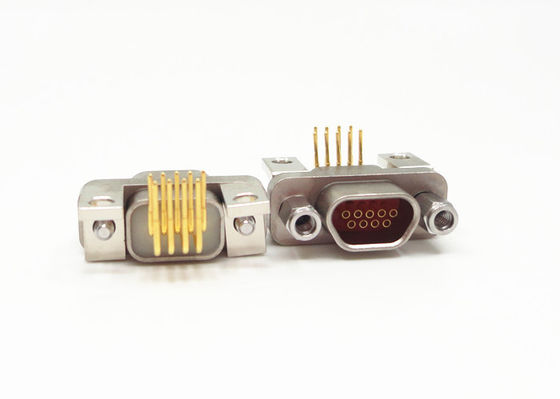

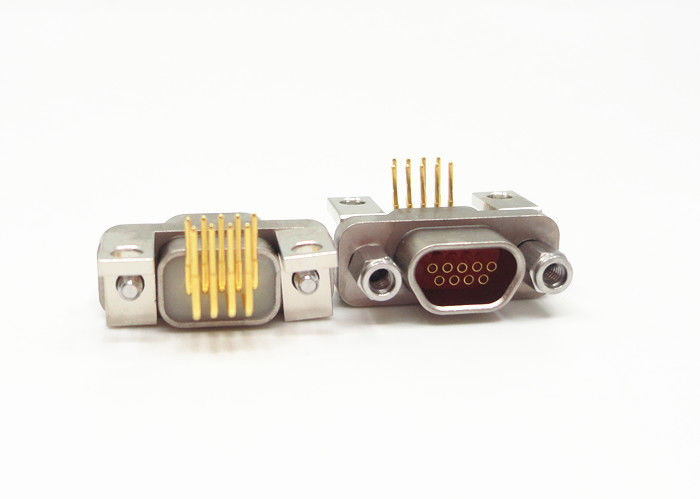

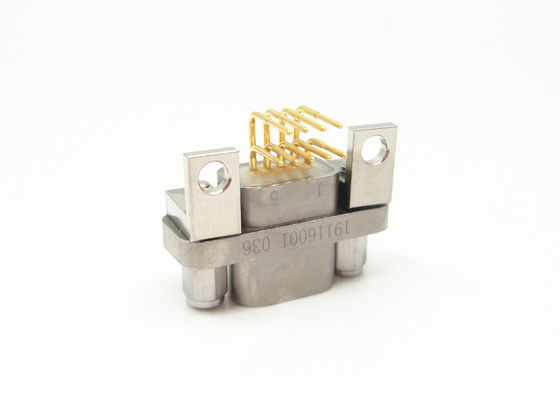

Conector de aleación de aluminio serie J30J de 9 pines en ángulo recto
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | J30J Miniaturizado Rectangular | Tipo de contacto: | micro pin de torsión, recubierto de oro |
|---|---|---|---|
| Tipo de terminación: | soder / alambre de soldadura | Espaciamiento entre contactos: | 1.27m m |
| Material: | Aleación de aluminio | Área de sección: | 0.1-0.15 mm2 |
| Solicitud: | Microonda | ||
| Resaltar: | conector rectangular de j30j,conector micro de d |
||
Conector Micro-D Rectangular Miniaturizado de Ángulo Recto de 9 pines de la Serie J30J
Aplicaciones:
- Aviónica, radares
- Misiles y sistemas de guía
- Equipos a bordo
- Sistemas de telecomunicaciones
- Sistemas de navegación
- Centros de investigación
- Aplicaciones médicas
- Placa a Cable
- Montaje en Superficie (SMT) Placa a Cable
Características:
- Espaciamiento de contactos de 0.635 mm, 1.27 mm, 1.91 mm
- Opciones de 1, 2, 3 y 4 filas
- Pin de torsión, alta densidad de contacto
- 9-100 contactos
- Calificación MIL-DTL-83513
- Elección de modelos rectos y de ángulo recto
- Ahorro de espacio y peso.
- Excelente resistencia a golpes y vibraciones.
- Baja resistencia de contacto, alta capacidad de corriente, alta rigidez dieléctrica.
- Conectores y conjuntos de cables diseñados a medida.
- El estilo de terminación es contacto crimpado, y la red es (fila × línea) 1.27×2.54.
Tipos:
- Serie J30J
- Serie J30JM (Hermético)
- Serie J30 (Plástico)
- Serie J50J
- Serie J55A
- Serie J55AM (Hermético)
- Serie J56J
Este producto de la serie es equivalente a los productos de la serie MDM americana, etc., la carcasa es de aleación de aluminio, el espacio entre contactos es de 1.27 mm, se aplica al área de la sección del núcleo del cable de 0.1-0.15 mm cuadrados. El rendimiento de este producto cumple con GJB2446A (especificación general para conectores eléctricos rectangulares de carcasa polarizada micro-miniatura), es equivalente a MIL-DTL-83513, se divide en común (carcasa) y mejorado (carcasa). Con el pequeño espacio de instalación, peso ligero, conexión confiable, excelente pantalla electromagnética, buena resistencia a los terremotos, etc. Se utiliza ampliamente en equipos y aparatos electrónicos que requieren poco espacio.
Disposiciones de Contactos
(Vista frontal de la inserción del pin)
NOTA:
Los conectores comunes incluyen 6 subfamilias: conectores de contacto crimpado, conectores de contacto de soldadura, contacto en línea
para PCB N, contacto en línea para PCB N-J, contacto en ángulo recto para PCB W, contacto en ángulo recto para PCB W-J.
Especificación:
| Clasificación de corriente | 3A |
| Clasificación de voltaje | 300V |
| Resistencia de aislamiento | ≥ 5000 MΩ |
| Durabilidad | 500 ciclos |
| Tensión de resistencia dieléctrica | 800 |
| Temperatura ambiental | -55℃ ~ + 125℃ |
| Humedad relativa | hasta 95% a +40℃ |
| Vibración | 10Hz~ 2000Hz 196m/S² |
| Aceleración total RMS | 23.1G |
| Impacto | 735m/S² |
J30J-ZKW Dibujo detallado: (Unidad: mm)
NOTA:
Tenemos más de 10,000 tipos de Conector, si no se encuentra el conector que está utilizando, contáctenos con sus detalless.
