Conector de RF masculino para cable SFF-50-1
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Product name: | SSMA Male Connector | Material: | Sn-P Bronze |
|---|---|---|---|
| Type: | Straight | Gender: | Male |
| Palting: | Gold plated | Durability (matings): | 500cycles |
| Weight: | About 80~150g | ||
| Resaltar: | conector del rf del dinar 7 16,conector coaxil del dinar |
||

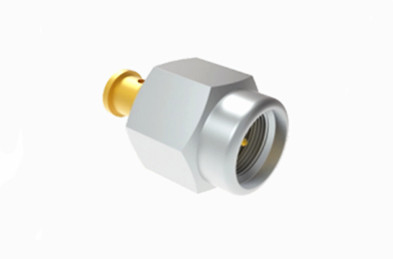

Conector RF SSMA Macho de Cobre Berilio Mini SMA para Cable SFF-50-1
El conector coaxial RF de la serie SSMA presenta un diseño aún más estilizado que su contraparte SMA, celebrado por su tamaño compacto, su amplia gama de frecuencias y su mayor fiabilidad. Esta variedad de conector se utiliza ampliamente en varios sectores, incluyendo la aviación, la aeroespacial y la tecnología de comunicaciones por microondas.

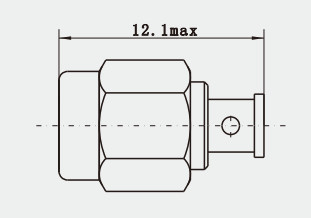

Dibujo del producto del conector RF SSMA Macho de Cobre Berilio Mini SMA para Cable SFF-50-1:
Características Eléctricas
Nota: Los datos específicos del modelo se basan en los datos de la hoja de especificaciones del producto.
| Características Electrónicas y de Materiales | ||
| Impedancia | 50Ω | |
| Rango de Frecuencia | DC~18GHz | |
| Tensión Nominal | 250 VRMS (Máximo a nivel del mar) | |
| Resistencia a la Tensión Dieléctrica | 750 VRMS (Máximo a nivel del mar) | |
| VSWR | ≤1.3 | |
| Resistencia de Aislamiento | ≥5000MΩ | |
| Conductor central | Macho | Bronce Sn-P chapado en oro |
| Hembra | Cobre berilio chapado en oro | |
| Carcasa y otras partes metálicas | Latón Cobre berilio chapado en oro | |
| Acero inoxidable pasivado | ||
| Aislante | PTFE | |
| Anillo de sellado | Caucho de silicona | |
| Par de apriete | 0.5 -0.7N.m | |
Características del producto:
1. Tamaño miniaturizado: Los conectores SSMA son más compactos que los conectores SMA estándar, lo que los hace adecuados para aplicaciones donde el espacio es limitado.
2. Amplio rango de frecuencias: Los conectores SSMA pueden manejar un amplio rango de frecuencias, normalmente soportando señales de hasta 18 GHz o incluso superiores.
3. Tipos de género: Al igual que otros conectores coaxiales, los conectores SSMA vienen en tipos macho (enchufe) y hembra (receptáculo).
4. Conexión estable: Incluyen mecanismos como conexiones roscadas o acoplamientos a presión para garantizar un acoplamiento firme y repetible.
Aplicación:
1. Comunicaciones por satélite: Se emplean en estaciones terrestres para enlace ascendente y descendente de satélites, conectando equipos de comunicación por satélite con sistemas de antena.
2. Equipos de prueba: En equipos de prueba de RF (Radio Frecuencia) y microondas, los conectores SSMA se utilizan para la transmisión de señales de alta frecuencia para garantizar la precisión y repetibilidad de la medición.
3. Investigación científica: En experimentos científicos y equipos de investigación, especialmente en aplicaciones que requieren la transmisión precisa de señales de alta frecuencia.
4. Industria automotriz: A medida que la electrónica de los vehículos se vuelve más sofisticada, existe una mayor demanda de conectores de alto rendimiento, y los conectores SSMA pueden utilizarse en algunos sistemas de radar y navegación automotriz.
NOTA:
Podemos suministrar más de 100000 tipos de conectores RF Si no coincide con su solicitud, contáctenos.
