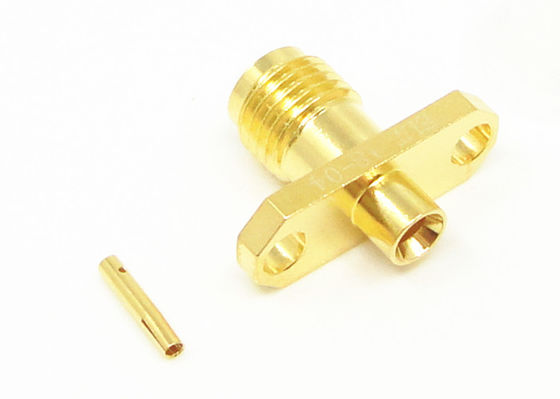

18GHz Femenino 2 agujeros montado en brida SMA Conector RF Dorado 50 Ohm para cable.086
|
|
Datos del producto:
Pago y Envío Términos:
|
Descripción detallada del producto
| Nombre del producto: | Conector de RF SMA | Contacto Centro: | Aleación de cobre, chapada en oro. |
|---|---|---|---|
| Contacto externo: | Aleación de cobre, chapada en oro. | Montar: | 2 agujeros ensanchan soporte |
| Impedancia: | 50 ohmios | Frecuencia: | CC ~ 18 GHz |
| Cable de apareamiento: | .086 cable | Género: | Femenino |
| Durabilidad: | 500 ciclos | solicitud: | Sistema de comunicación RF |
| Resaltar: | conector de antena del sma,conector coaxil del sma |
||
Femenino de 2 agujeros montado en brida SMA RF conector dorado 50 Ohm
Conector de RF SMAes una especie de conector coaxial de alta frecuencia, desarrollado y producido de acuerdo con MIL-C-39012 con características de pequeño volumen, buen ancho de banda, características eléctricas superiores.SMA es el conector coaxial de RF más utilizado en diferentes campos de comunicación de microondas y dispositivo de medición de microondasEl conector de alto rendimiento desarrollado por nuestra compañía puede alcanzar los 20 GHz.
Ventajas de los conectores SMA RF:
√ amplia selección de conectores (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), más de 500
trabajadores con experiencia con más de 10 líneas de producción
√ Especializado en la fabricación de conectores RF más de 16 añosS
√ Con nuestra propia fábrica de 35.000m2
√ Reemplazar Lemo, Molex,YEONHO,Tyco, AMP,KET, JWT, JMT, Cvilux, GTK etc. con una entrega corta
√ Precio competitivo
√ El volumen de negocios promedio mensual es de 10 millones
√ Los pedidos personalizados (ODM) son bienvenidos aquí
√ Estricto control de calidad (informe de calidad), aprobado,ISO9001, ROHS, CE
√ Estamos comprometidos a proporcionar conector de alta calidad para los clientes
√ Tienen una larga y rica experiencia de cooperación con los componentes nacionales del proyecto
Dibujo de contorno:
Conector SMA RF Conector de conexión de brida para cables.086
Especificación:
Nota:Los datos específicos del modelo se basan en los datos de la ficha de especificaciones del producto.
| Características eléctricas del conector SMA RF | |||
| Impedancia | 50Ω | ||
| Rango de frecuencia | Conectar con el cable de solf DC ~ 12.4GHz, depender de la frecuencia del cable | ||
| Conectarse con un cable semirrígido DC~18 GHz,dependen de la frecuencia del cable | |||
| Voltagem nominal | 335VRMS* | ||
| Dieléctricos Resistencia al voltaje | Se aplicará el procedimiento siguiente: | ||
| Resistencia al aislamiento | ≥ 5000MΩ | ||
| Resistencia central | El conductor central | ≤ 3,0 mΩ | |
| El conductor externo | ≤ 2,0 mΩ | ||
| Características materiales y mecánicas del conector SMA RF | |||
| El conductor central | Hombre | De aleación de cobre, recubierta de oro | |
| Mujeres | De aleación de cobre, recubierta de oro | ||
| Conchas y otras piezas metálicas | Las demás partidas de los productos de la partida 85 | ||
| Acero inoxidable, pasivación | |||
| Cubierta de ajuste | Las demás aleaciones de cobre, recubiertas de níquel | ||
| Las demás | PTFE | ||
| Anillo de sellado | El caucho de silicona | ||
| Durabilidad | 500 ciclos | ||
Aplicación:
*Aeroespacial
*Banda ancha
*Instrumentación
*Antennas de matriz en fase
*Telécomunicaciones
*Interconexión de un tablero a otro
Catálogo del producto:
| Adaptador de RF |
| Conector RF SSMA/SMA |
| Conector RF SMP/SSMP |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF MCX/MMCX |
| Conector de RF BNCConectores de onda milímetros (2.4 mm, 2.92 mm) |
| Conjuntos de cables RF |
| Guía de ondas al adaptador coaxial |
| Sellos herméticos de vidrio a metal |
| Conector de la serie J30J |
| Juntas giratorias de microondas |
No obstante lo dispuesto en el apartado 1 del presente artículo,
Tenemos más de 10.000 modelos deConectores de RF SMA, si no se encuentra el conector que está utilizando, póngase en contacto con nosotros con sus datos.
